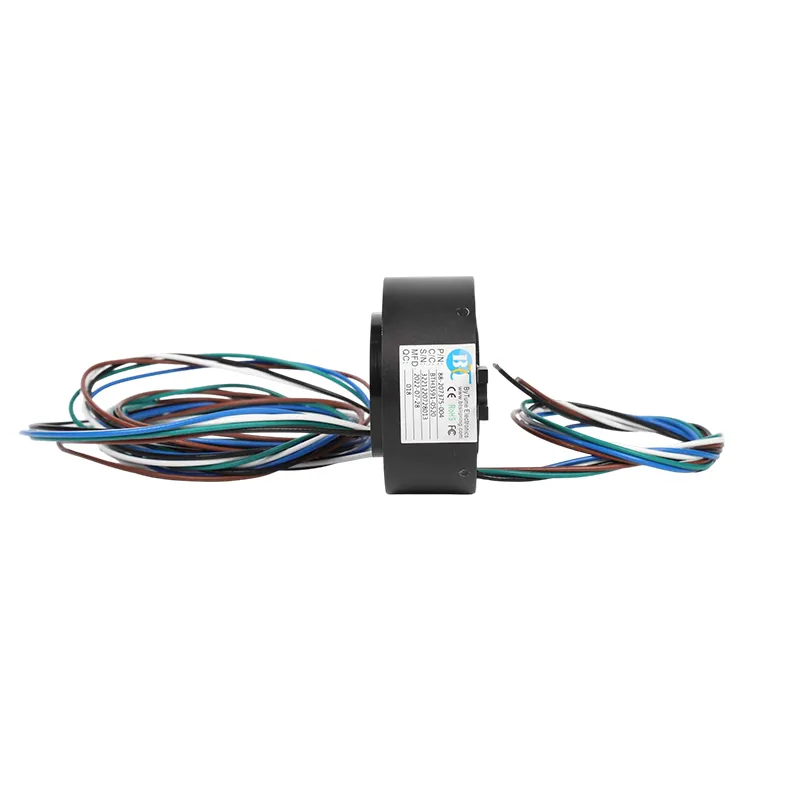

O anel de deslizamento do orifício através do orifício é um dos nossos modelos de anel deslizante mais populares ., foi projetado para máquinas industriais de médio e grande porte, como turbinas eólicas, equipamentos de perfuração e equipamento de mineração . com 48 canais e uma velocidade de trabalho máxima de 500 rpm para transmissão,}} fornece um ambiente de potência confiável e sinalização em um sinal de hoshht em um sinalizador de 58 anos e um sinalizador de 58 anos de transferência de 58 anos e um sinalizador de 58 anos de transferência de 58 {2}.
Características
Habitação resistente
O anel de deslizamento do orifício através do orifício foi projetado com alojamento metálico de alta resistência, como liga de alumínio e aço inoxidável . Seus componentes internos são adequadamente protegidos e não serão facilmente deslocados ou deformados, mesmo diante do impacto .
Compatibilidade com vários dispositivos
O anel deslizante é compatível com correntes 5a, 10a, 15a, 20a ou superior e pode lidar com requisitos de transmissão para diferentes dispositivos . Isso inclui vários sinais de controle, sinais de dados e sinais de imagem .
Altamente selado
Devido à estrutura do canal do labirinto e ao uso de anéis de vedação de borracha, sua estrutura interna é altamente selada . também pode funcionar de maneira confiável em ambientes como chuva, poeira, etc .}
Desenho
Parâmetros
Mecânico
|
Id/od |
106mm/168mm ou como seus requisitos específicos |
|
Velocidade de trabalho |
500rpm |
|
Temperatura operacional |
-40 grau ~ +100 grau |
|
Material de contato |
Metal precioso |
|
Grau de IP |
IP 54 |
|
Cor da carcaça |
preto ou como seus requisitos |
Elétrica
|
Circuito |
6,12,18,24,36,48 ou como seus requisitos |
|
Atual |
5a, 10a, 15a, 20a ou anéis combinados para obter uma corrente mais alta |
|
Tensão |
Menor ou igual a 380V, 600V opcional |
|
Força dielétrica |
Maior ou igual a 1000V a 50Hz entre cada circuito |
|
Resistência ao isolamento |
1000mΩ@ 500VDC |
|
Ruído elétrico |
Menor ou igual a 7mΩ |
|
Tamanho do fio de chumbo |
22AWG, 17awg, 14awg, ul, color teflon, prata ou lata banhada |
|
Comprimento do fio de chumbo |
200 mm ou como seus requisitos específicos |
Dimensão crítica
|
Modelo |
Comprimento "L" |
||||
|
Atual |
Fórmula (a significa não . do anel) |
6 circuitos |
12 circuitos |
18 circuitos |
|
|
BTH106168 |
5A |
42+3×A |
60mm |
78 mm |
96mm |
Guia de instalação
Aplicativo
O anel de deslizamento de lager através do orifício é usado em uma variedade de indústrias e campos de produção, incluindo:
Oceano
Robô
Câmera PTZ
