Como funciona o anel deslizante?
Um anel coletor funciona mantendo o contato elétrico entre escovas estacionárias e anéis condutores rotativos, permitindo transmissão contínua de energia e sinal através da interface rotativa. As escovas estacionárias pressionam os anéis rotativos através da força da mola, conduzindo eletricidade à medida que o eixo gira, sem a necessidade de conexões de fios que poderiam emaranhar-se.
O Princípio Mecânico Central
O mecanismo de anéis coletores depende de dois componentes fundamentais que trabalham em conjunto: anéis condutores fixados ao eixo rotativo e escovas estacionárias que mantêm contato com esses anéis. Pense nisso como a agulha de um toca-discos seguindo um disco de vinil-exceto que aqui, a corrente elétrica flui através do ponto de contato em vez de vibrações sonoras.
Os próprios anéis são montados no eixo rotativo, mas permanecem eletricamente isolados dele usando materiais como epóxi ou isoladores cerâmicos. Cada anel fornece um caminho condutor completo de 360 graus, o que significa que não importa onde a escova toque durante a rotação, o circuito permanece completo. Este design elimina pontos mortos que interromperiam a transmissão de energia.
Escovas-acionadas por mola fornecem pressão consistente contra a superfície do anel. O mecanismo de mola compensa pequenas vibrações, oscilação do eixo e desgaste gradual da escova. Sem essa regulação de pressão, o contato seria interrompido de forma intermitente-catastrófica para equipamentos que exigem energia ininterrupta, como sistemas de radar ou tomógrafos médicos.
A seleção de materiais determina a eficácia do desempenho. Os anéis normalmente usam latão, prata ou cobre banhado-ouro porque esses metais equilibram condutividade com durabilidade. Os pincéis empregam grafite ou bronze fosforoso, cada um oferecendo características de desempenho distintas que examinaremos em breve.
Compreendendo o anel coletor como funciona: caminho do fluxo atual
A eletricidade entra no conjunto do anel coletor através de cabos de entrada conectados ao bloco de escova estacionário. Cada escova se conecta a um circuito de entrada separado-um anel coletor de quatro{2}}circuitos teria quatro escovas, quatro anéis e quatro caminhos elétricos independentes.
À medida que a corrente atinge uma escova, ela flui através da interface de contato onde a escova e o anel se encontram. Este ponto de junção sofre atrito e gera calor proporcional à carga de corrente e à resistência de contato. O design de anel coletor de qualidade minimiza essa resistência, normalmente atingindo valores abaixo de 1 miliohm por circuito.
Do anel, a corrente viaja através dos cabos de saída conectados à estrutura rotativa. Esses cabos se conectam a motores, sensores ou qualquer equipamento que precise de energia no componente rotativo. Todo o processo é invertido para os sinais que viajam do equipamento rotativo de volta aos sistemas de controle estacionários.
Vários conjuntos de escova-de anel são empilhados ao longo do eixo do eixo quando as aplicações exigem mais de um circuito. A compreensão de como um anel coletor funciona em aplicações de múltiplos-circuitos revela que uma turbina eólica pode incluir circuitos 20+ transmitindo tudo, desde potência em escala de quilowatts- para motores de passo de pá até sinais de sensores de miliamperes que monitoram a tensão da pá. Cada circuito opera de forma independente, apesar da proximidade física.
Tecnologias de contato de escova
Os pincéis de grafite dominam as aplicações-de baixo custo devido ao preço acessível e ao desempenho adequado. Esses contatos-à base de carbono criam uma película auto-lubrificante durante a operação que reduz o atrito. A desvantagem? Os galpões de grafite apresentam detritos -poeira preta que se acumula dentro da carcaça e requer limpeza periódica. Espere níveis de ruído elétrico em torno de variação de resistência de 5 a 10 miliohms à medida que a escova passa sobre irregularidades microscópicas da superfície do anel.
As escovas de bronze fosforoso oferecem condutividade superior e vida operacional mais longa. A liga de cobre-estanho conduz corrente cerca de 10 vezes mais eficazmente que o grafite, tornando-a adequada para circuitos de sinal que exigem baixo ruído elétrico. No entanto, o bronze não possui as propriedades auto{4}lubrificantes do grafite e pode exigir lubrificação periódica em aplicações de alta-velocidade. Esses pincéis custam 2 a 3 vezes mais que os equivalentes de grafite.
A tecnologia de pincel de fibra representa uma opção premium desenvolvida para aplicações exigentes. Em vez de um ponto de contato sólido, as escovas de fibra contêm centenas de finos filamentos de metal-geralmente cobre banhado a ouro ou prata-. Cada filamento faz contato independente com o anel, distribuindo cargas elétricas e mecânicas por vários pontos. Este design reduz drasticamente os resíduos de desgaste e prolonga os intervalos de manutenção. Os fabricantes de turbinas eólicas especificam cada vez mais escovas de fibra capazes de realizar 100+ milhões de rotações entre manutenções.
As escovas monofilamento usam um único fio como elemento de contato. Eles minimizam a força de contato e ao mesmo tempo mantêm uma conexão elétrica confiável, sendo valiosos em aplicações de baixo-torque ou onde a carga mínima do rolamento é crítica.
Como o Slip Ring supera as soluções alternativas
A alternativa óbvia para um anel coletor seria um cabo que enrola e desenrola conforme o dispositivo gira. Essa abordagem funciona para equipamentos que fazem rotações limitadas-uma câmera de vigilância girando 270 graus, por exemplo. O enrolamento do cabo falha completamente quando é necessária uma rotação contínua de 360 graus ou quando o número de rotações se torna imprevisível. Após várias voltas completas, o cabo emperra, torce internamente e eventualmente falha por fadiga.
A transmissão de energia sem fio através de acoplamento indutivo ou capacitivo elimina totalmente o contato físico. Esses sistemas geram campos eletromagnéticos para transferir energia através de um entreferro entre componentes rotativos e estacionários. Embora atraentes em teoria, as soluções sem fio enfrentam limitações práticas. A eficiência da transferência de energia cai significativamente com o aumento da distância do intervalo, limitando as aplicações a faixas de potência baixa e média-normalmente abaixo de 10-20 watts. A compreensão de como um anel coletor funciona por meio do contato direto revela por que aplicações de alta potência, como guindastes de construção que transmitem centenas de amperes, permanecem firmemente no território de contato com as escovas.
Os transformadores rotativos oferecem outra alternativa sem contato usando indução eletromagnética para transferir energia e sinais CA. Esses dispositivos funcionam bem para faixas de frequência específicas, mas apresentam dificuldades com a transmissão de energia CC e sinais de dados de banda larga. A complexidade e o custo dos sistemas de transformadores rotativos excedem os anéis coletores-do tipo escova para a maioria das aplicações industriais.
Variações de configuração de anel

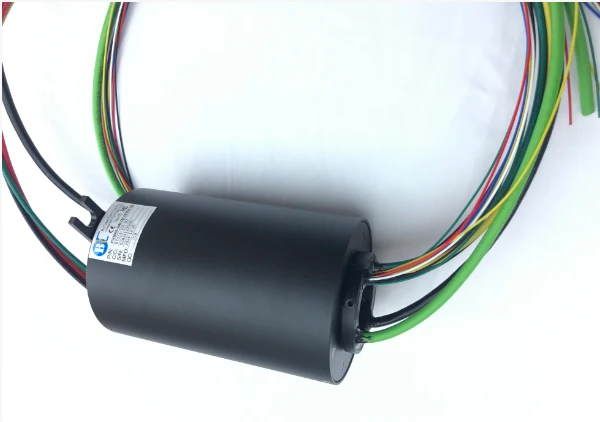

Os-anéis coletores com furo passante apresentam um eixo central oco, permitindo que cabos, linhas hidráulicas ou fibras ópticas passem pelo meio da montagem. Esta configuração mostra-se essencial em aplicações onde o equipamento rotativo requer tanto conexões elétricas quanto passagens de fluidos ou gases. As máquinas de embalagem geralmente usam-projetos de furo passante para direcionar as linhas de fornecimento de ar ao longo dos circuitos elétricos.
Os anéis coletores tipo panqueca ou planos organizam os condutores como círculos concêntricos em um disco perpendicular ao eixo de rotação, em vez de empilhá-los ao longo do eixo. Essa configuração reduz o comprimento axial-a altura do conjunto do anel coletor ao longo do eixo-tornando as panquecas ideais para aplicações com espaço-com restrição de espaço. A compensação-ocorre com o aumento do diâmetro, maior peso para contagem de circuito equivalente e taxas de desgaste das escovas normalmente mais altas devido à orientação vertical que coleta mais detritos.
Os anéis coletores de cápsula empacotam todo o conjunto em um invólucro compacto e selado, geralmente medindo apenas 12-45 mm de diâmetro. Essas unidades em miniatura suportam 3-56 circuitos, independentemente do tamanho, usando fabricação de precisão e materiais de contato ouro sobre ouro especializados. Robótica, câmeras CCTV e endoscópios médicos geralmente empregam designs de cápsulas onde as restrições de espaço são severas.
Como funciona o anel coletor em circuitos de potência versus sinal
Os circuitos de transmissão de energia devem acomodar níveis de corrente substancialmente mais altos do que os circuitos de sinal -às vezes 100-500 amperes por anel versus miliamperes para canais de dados. Anéis-de alta corrente usam condutores de seção transversal maior, superfícies de contato mais largas e, muitas vezes, múltiplas escovas por anel para distribuir cargas térmicas e elétricas.
A geração de calor torna-se o fator limitante nos circuitos de energia. A corrente que flui através da resistência de contato produz aquecimento I²R. Um circuito de 100-A com resistência de contato de 1 miliohm gera 10 watts de calor continuamente. Sem ventilação adequada de gerenciamento térmico-, dissipação de calor ou até mesmo resfriamento ativo, esse calor se acumula, degradando o desempenho da escova e potencialmente danificando o isolamento.
Os circuitos de sinal priorizam a supressão de ruído elétrico em detrimento da capacidade de corrente. A transmissão de dados em velocidades desde RS{5}}232 legado (115 kbaud) até Ethernet moderna (100 Mbit/s e além) requer contato estável com variação mínima de resistência. Anéis de sinal especializados empregam superfícies folheadas a ouro e materiais de escova combinados com precisão para obter ruído elétrico abaixo da variação de 0,1 miliohm.
Conjuntos híbridos combinam anéis de potência e sinal em uma unidade. O design cuidadoso evita interferência eletromagnética de anéis de{1}}alta corrente que afetam canais adjacentes de sinal de baixo-nível. Isso normalmente envolve separação física, barreiras de proteção e componentes de filtragem.
Considerações sobre velocidade rotacional
Aplicativos-de baixa velocidade (abaixo de 100 RPM) dominam o uso do anel coletor. Guindastes de torre, restaurantes rotativos e plataformas giratórias industriais operam neste regime onde o contato das escovas permanece estável e as taxas de desgaste permanecem controláveis. As escovas padrão de grafite ou bronze funcionam adequadamente sem materiais exóticos ou lubrificação especializada.
Velocidades médias (100-1.000 RPM) apresentam desafios adicionais. As forças centrífugas afetam a dinâmica de contato das escovas e o calor gerado pelo atrito aumenta proporcionalmente com a velocidade. Escovas de fibra ou contatos de metal líquido tornam-se opções atraentes e a seleção de rolamentos torna-se crítica. A maioria dos anéis coletores industriais opera de forma confiável nesta faixa com a devida atenção de projeto.
Aplicações de alta-velocidade (acima de 1.000 RPM) levam a tecnologia de pincel convencional ao seu limite. Equipamentos de teste em túnel de vento, torres de alta{3}}velocidade e alguns projetos de motores operam aqui. Em velocidades superiores a 3.000 RPM, vibração das escovas, desgaste excessivo e geração de calor tornam-se problemas graves. Anéis coletores umedecidos com mercúrio ou sistemas avançados de escovas de fibra lidam com essas condições extremas, embora com custos adicionais substanciais.
Níveis de proteção ambiental
Os anéis coletores abertos expõem a interface do anel{0}}da escova às condições ambientais. Poeira, umidade e contaminantes entram em contato com as superfícies condutoras, acelerando o desgaste e podendo causar curtos-circuitos. Esses projetos são suficientes apenas em ambientes limpos e controlados-pense em equipamentos de laboratório ou máquinas industriais internas.
Os anéis coletores fechados alojam o conjunto de contato em um invólucro protetor com rolamentos vedados e gaxetas nos pontos de entrada do cabo. Isto evita a maior parte da entrada de poeira, ao mesmo tempo que permite a equalização da pressão. O sistema de classificação IP (Ingress Protection) quantifica os níveis de proteção-IP54 oferece resistência à poeira e proteção contra respingos de água, adequada para muitas aplicações industriais internas.
Os anéis coletores selados alcançam classificações IP65, IP66 ou até mesmo IP68, suportando jatos de água de alta-pressão ou submersão temporária. Aplicações marítimas, turbinas eólicas offshore e equipamentos de construção ao ar livre exigem esses níveis de proteção. Projetos selados apresentam desafios de gerenciamento térmico, pois o invólucro protetor também retém o calor gerado pelas escovas. Um projeto térmico inteligente-tubos de calor, materiais de interface térmica ou resfriamento ativo-torna-se necessário.
Os anéis coletores-à prova de explosão atendem às certificações ATEX ou para locais perigosos para uso em ambientes com gases ou poeira inflamáveis. Eles incorporam carcaças-à prova de chamas, circuitos intrinsecamente seguros e materiais especiais para evitar fontes de ignição. Plantas químicas, equipamentos de mineração e aplicações na indústria petrolífera exigem tais projetos.
Sistemas-de contato umedecido com mercúrio

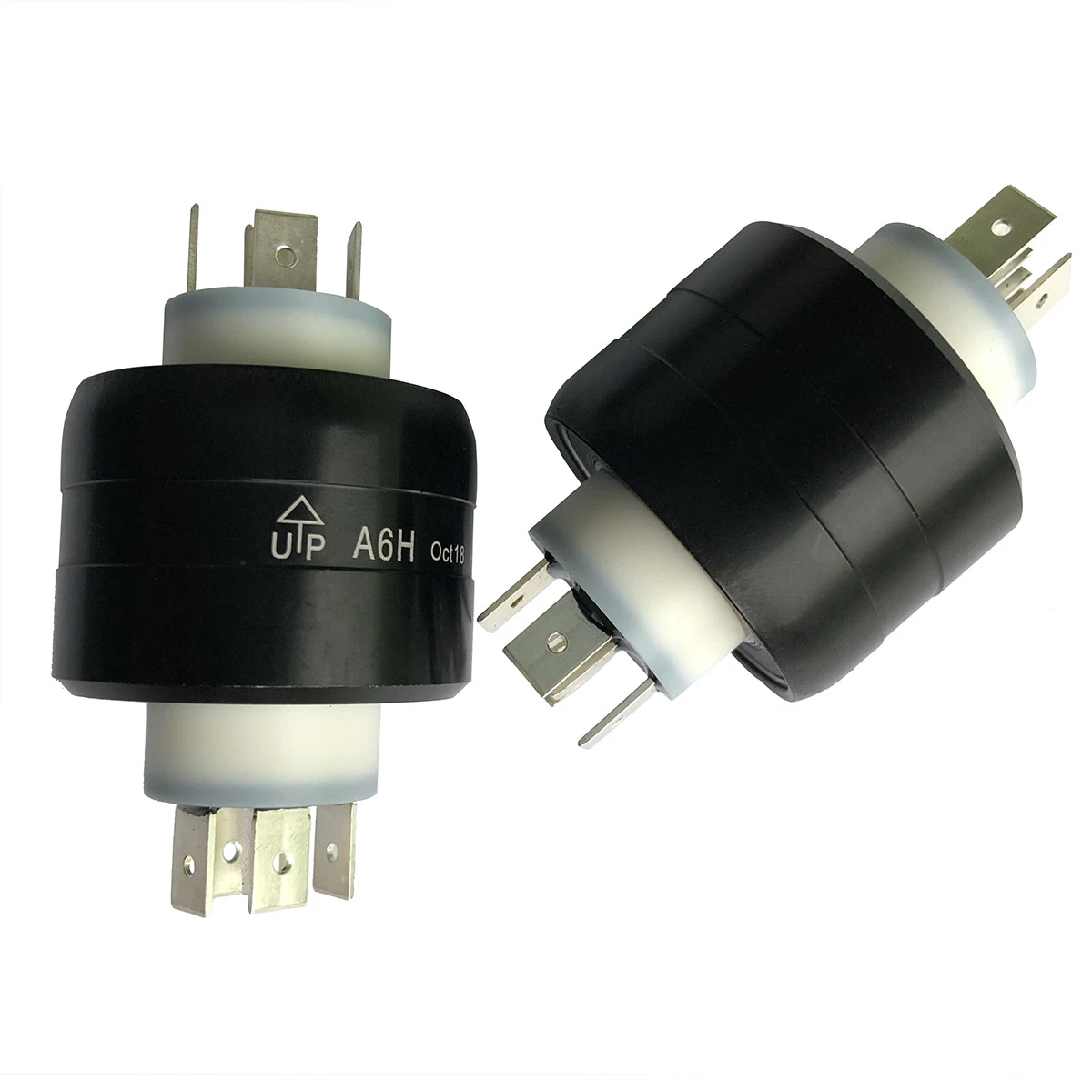

Os anéis coletores-umedecidos com mercúrio substituem as escovas sólidas por poças de mercúrio líquido que se ligam molecularmente às superfícies de contato. À medida que o anel gira, o mercúrio mantém contato elétrico contínuo através da tensão superficial e da ação capilar. Esse design oferece operação com-desgaste genuinamente zero-e o mercúrio não sofre erosão como o carbono ou o bronze.
O desempenho elétrico dos contatos de mercúrio excede substancialmente os tipos de escova. A resistência de contato permanece consistentemente abaixo de 1 miliohm, praticamente sem ruído elétrico ou variação de resistência. Transmissão de dados em alta-velocidade, instrumentação de precisão e aplicações que exigem níveis de ruído ultra{4}}baixos se beneficiam dessas características.
As limitações de temperatura restringem a implantação do anel coletor de mercúrio. Mercúrio solidifica a -39 graus, tornando o dispositivo não funcional em ambientes frios. Por outro lado, as altas temperaturas aumentam a pressão do vapor de mercúrio, aumentando as preocupações com a toxicidade. A faixa operacional normalmente varia de -20 graus a +70 graus.
As regulamentações ambientais e de segurança restringem cada vez mais o uso de mercúrio. A natureza tóxica do mercúrio cria perigos durante a fabricação, operação e eventual descarte. A liberação acidental de mercúrio-decorrente de falha na vedação ou danos físicos-apresenta sérios riscos à saúde. O processamento de alimentos, a produção farmacêutica e os produtos de consumo não podem usar contatos de mercúrio. Apesar do desempenho técnico superior, os anéis coletores de mercúrio permanecem limitados a aplicações especializadas onde as alternativas se mostram inadequadas. Isso demonstra como o funcionamento do anel coletor varia drasticamente com base nos requisitos da aplicação e nas restrições regulatórias.
Projetos sem fio e sem contato
A moderna tecnologia de anel coletor sem fio usa acoplamento indutivo, acoplamento capacitivo ou acoplamento magnético ressonante para transferir energia e dados através de um entreferro. Os componentes rotativos e estacionários contêm bobinas ou placas formando um transformador sem contato mecânico. Sem escovas significa desgaste zero, vida mecânica infinita e operação em ambientes extremos e hostis aos contatos tradicionais.
A capacidade de transmissão de energia limita os projetos sem contato. A maioria dos anéis coletores sem fio comerciais transferem no máximo 10{2}}50 watts, embora unidades especializadas de alta-potência atinjam várias centenas de watts. Isso é suficiente para redes de sensores, câmeras e instrumentação de luz, mas é insuficiente para acionamentos de motores, aquecedores ou equipamentos de alta potência. Um guindaste de construção que levanta toneladas não pode empregar transmissão de energia sem fio com a tecnologia atual.
A transmissão de dados através de canais sem fio funciona bem. Projetos modernos suportam protocolos Ethernet, USB e fieldbus industrial em taxas de até gigabit. O entreferro fornece isolamento elétrico perfeito, eliminando problemas de circuito de aterramento e fornecendo proteção inerente contra surtos.
O custo continua sendo uma barreira. Os anéis coletores sem fio normalmente custam 3{2}}10 vezes mais do que unidades equivalentes-do tipo escova. Aplicações que exigem alta potência e transmissão de dados geralmente usam projetos híbridos – contatos de escova para circuitos de energia e acoplamento sem fio para canais de dados. Isso explica fundamentalmente como o funcionamento do anel coletor moderno evoluiu além dos simples sistemas de contato de escova.
Integração de fibra óptica
As juntas rotativas de fibra óptica (FORJs) permitem a transmissão de sinais ópticos através de interfaces rotativas. Esses componentes especializados alinham cabos de fibra óptica com precisão de nível-mícron enquanto acomodam a rotação. Em vez de anéis coletores elétricos, os FORJs usam acoplamento óptico por meio de lentes{3}alinhadas com precisão ou contato direto de fibra-a{5}}fibra.
Aplicações que exigem alta largura de banda, imunidade eletromagnética ou isolamento elétrico impulsionam a adoção do FORJ. Sistemas de radar, vigilância por vídeo{1}}de alta definição e aplicações militares geralmente especificam links ópticos. Uma única fibra pode transmitir gigabits por segundo sem interferência eletromagnética que corromperia os canais de sinais elétricos.
Os anéis coletores eletro{0}ópticos combinados integram anéis de sinal/energia elétrica e canais de fibra óptica em um único conjunto. As turbinas eólicas empregam cada vez mais esses projetos híbridos-circuitos elétricos alimentam motores de passo das pás, enquanto a fibra óptica transmite dados de sensores e controla comandos em altas velocidades, imunes a ruídos elétricos de sistemas de energia de alta{3}}tensão próximos.
Os requisitos de alinhamento de precisão tornam os FORJs mais caros e mecanicamente delicados do que os anéis coletores elétricos. A contaminação da face final da fibra, o desalinhamento e o choque mecânico podem degradar ou destruir o acoplamento óptico. Os aplicativos devem equilibrar os benefícios de desempenho com a complexidade e o custo adicionais.
Requisitos de manutenção e vida útil
O desgaste da escova determina os intervalos de manutenção do anel coletor. Escovas de carvão em aplicações industriais de serviço moderado normalmente duram de 2.000 a 5.000 horas de operação antes de precisarem ser substituídas. O bronze fosforoso estende isso para 5.000-10.000 horas em condições semelhantes. As escovas de fibra duram 20000+ horas e os contatos de mercúrio praticamente nunca se desgastam.
O acúmulo de detritos afeta o desempenho antes que as escovas falhem completamente. O pó de carbono das escovas de grafite se acumula nas superfícies dos anéis e dentro do invólucro, criando potencialmente caminhos condutores entre os anéis adjacentes. Inspeção e limpeza programadas-geralmente a cada 1.000-2.000 horas - evitam curtos-circuitos e prolongam a vida útil dos componentes.
O desgaste da superfície do anel ocorre, mas progride muito mais lentamente que o desgaste da escova. Um anel coletor pode consumir dezenas de conjuntos de escovas antes que a substituição do anel seja necessária. A seleção adequada do material da escova e a pressão de contato adequada minimizam o desgaste do anel. Alguns fabricantes oferecem serviços de recapeamento ou re{3}}chapeamento de anéis para restaurar superfícies de anéis desgastadas em vez de substituir todo o conjunto.
Fatores ambientais impactam dramaticamente a vida útil. Contaminação, temperaturas extremas, umidade e vibração aceleram as taxas de desgaste e reduzem os intervalos de manutenção. Um anel coletor de turbina eólica que sofre variações de temperatura de -30 graus a +60 graus, névoa salina e vibração contínua pode exigir inspeção a cada 6 meses em vez de intervalos anuais para a mesma unidade em uma fábrica climatizada.
Modos de falha comuns
O contato intermitente representa a falha mais frequente do anel coletor. O desgaste das escovas, o acúmulo de contaminação ou a pressão de contato inadequada permitem que a conexão elétrica seja interrompida momentaneamente. Em circuitos de energia, isso causa faíscas e possíveis danos aos componentes. Nos circuitos de controle, os sinais intermitentes criam um comportamento errático ou falsas condições de falha.
Curtos-circuitos entre anéis adjacentes ocorrem quando detritos condutores preenchem as lacunas isolantes. O pó de carbono das escovas gastas geralmente causa esta falha. A limpeza regular evita a maioria dos problemas de curto-circuito, mas a contaminação avançada pode exigir a desmontagem e limpeza completa ou a substituição do anel se a superfície do isolador sofrer danos.
A vibração das escovas produz ruído elétrico excessivo e acelera o desgaste. Pressão de contato insuficiente, vibração mecânica ou oscilação do eixo fazem com que a escova salte contra a superfície do anel em vez de manter um contato suave. Corrigir a causa raiz-ajustar a tensão da mola, melhorar o suporte do rolamento ou reduzir as fontes de vibração-resolve a trepidação.
O superaquecimento devido à corrente excessiva ou ao resfriamento inadequado degrada os materiais e acelera a falha. Os isoladores orgânicos carbonizam e tornam-se condutores. Os materiais da escova oxidam ou degradam. As conexões de solda falham. O gerenciamento térmico-redução de corrente, ventilação e dissipação de calor adequadas-evita falhas-relacionadas à temperatura.
Perguntas frequentes
Os anéis coletores podem transmitir energia CA e CC simultaneamente?
Sim, os anéis coletores controlam CA e CC simultaneamente por meio de circuitos de anéis separados. Cada anel pode transportar sinais AC, DC ou bidirecionais de forma independente. Uma aplicação típica pode usar anéis CC para alimentação do motor, enquanto os anéis CA fornecem iluminação-tudo no mesmo eixo giratório. A única restrição é garantir que os anéis adjacentes mantenham o isolamento elétrico adequado para evitar interferências ou arcos entre os circuitos.
Como o funcionamento de um anel coletor difere de um comutador?
Os anéis coletores fornecem conexão elétrica contínua por meio de anéis condutores completos de 360{3}}graus. Os comutadores usam anéis segmentados que trocam as conexões conforme elas giram, convertendo CA em CC em motores ou CC em CA em geradores. Embora estruturalmente semelhantes-ambos usam anéis rotativos e escovas estacionárias - suas finalidades diferem fundamentalmente. Os termos não são intercambiáveis, apesar de confusões ocasionais.
O que determina o número máximo de circuitos em um anel coletor?
O espaço físico limita a contagem de circuitos. Cada circuito requer um anel dedicado, folga isolante e conjunto de escova. Os anéis coletores industriais padrão acomodam normalmente de 2 a 24 circuitos, embora unidades especializadas alcancem 100+ circuitos. Os designs de cápsulas em miniatura atingem no máximo 56 circuitos com diâmetro de 45 mm. Adicionar mais circuitos aumenta o comprimento axial (para projetos padrão) ou o diâmetro (para configurações em panqueca).
Os anéis coletores funcionam em aplicações de vácuo ou no espaço sideral?
Os anéis coletores de contato-de escova padrão falham no vácuo porque dependem de oxidação e filmes de superfície para a lubrificação adequada da escova. Os anéis coletores-com classificação espacial usam materiais especializados-escovas compostas, anéis de metal precioso e lubrificantes secos-que funcionam sem oxigênio atmosférico. Projetos-umedecidos com mercúrio funcionam no vácuo, mas enfrentam desafios de implantação devido à contenção de mercúrio-com gravidade zero. A maioria das espaçonaves usa energia sem fio e transmissão de dados sempre que possível para evitar desgaste mecânico no ambiente espacial irreparável.
