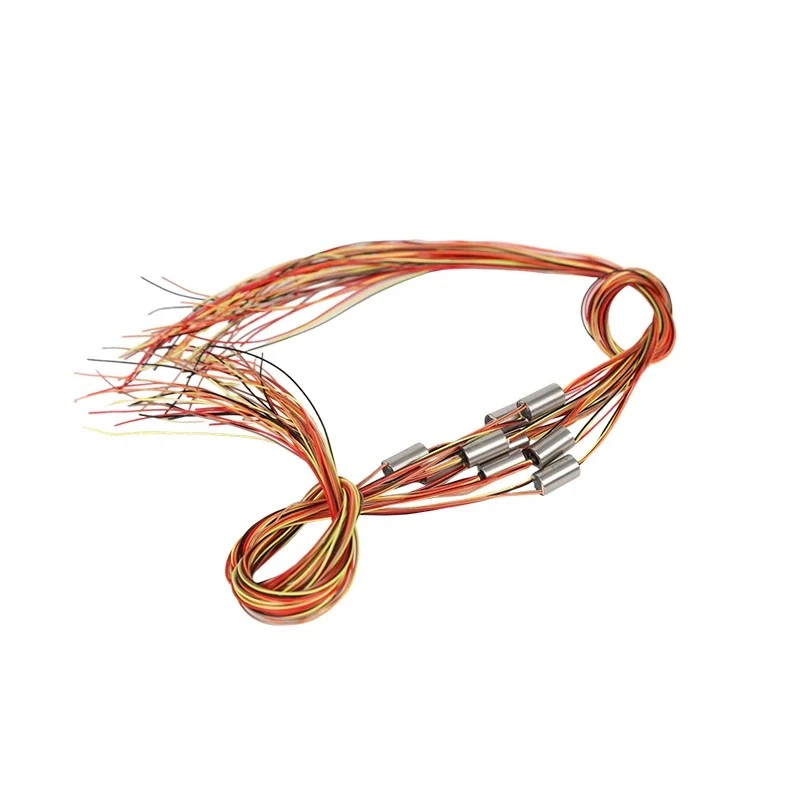

Poder em tamanho pequeno: você sabe o suficiente sobre o anel de deslizamento em miniatura?

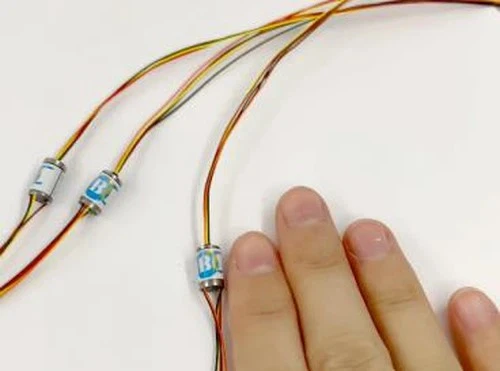

Anéis de deslizamento em miniaturasão pequenos em tamanho, mas são amplamente utilizados para alimentar os gimbals do drone para permitir a transmissão de sinal em braços robóticos. O que exatamente os torna tão eficazes em espaços apertados e de alto desempenho e como você deve escolher o tipo certo para o seu aplicativo? Neste guia, responderemos a essas perguntas e mais para ajudá -lo a entender tudo o que você precisa saber antes de tomar uma decisão.

1. Design compacto e leve

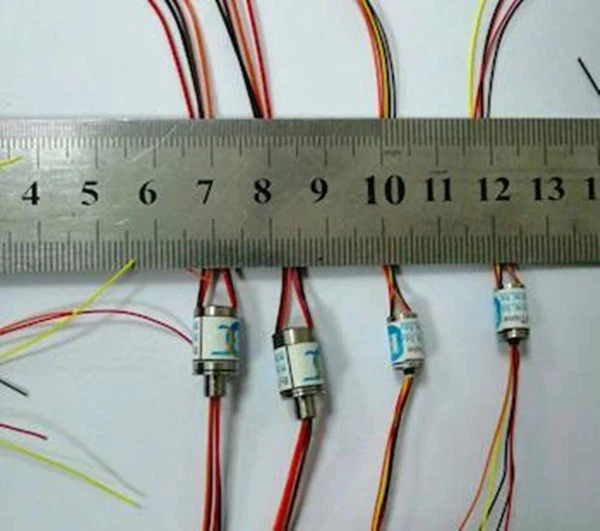

Os anéis de deslizamento em miniatura geralmente têm diâmetros que variam de 3 a 12 mm. Eles oferecem mais de 30% de redução de peso em comparação aos modelos tradicionais, especialmente para dispositivos de alta mobilidade.



2. Baixo torque e rotação suave
Usando a tecnologia de contato dourado a ouro, esses anéis de escorregamento podem girar em velocidades mais altas com menor atrito. Eles mantêm uma rotação estável e suave durante a operação.



3. Compatibilidade com vários sinal
Eles suportam 2 ~ 24 canais e podem transmitir energia, sinais analógicos/digitais, feeds de vídeo e dados de alta frequência simultaneamente.

● Trade-offs espaciais e de desempenho

Em ambientes compactos, a miniaturização do componente aumenta a resistência e o desgaste. Os micro-componentes de precisão podem ajudar a manter a funcionalidade do anel deslizante.

● Integridade elétrica

Crosstalk e atenuação do sinal são comuns. As soluções incluem layouts de sinal otimizados e blindagem para reduzir a interferência eletromagnética.

● Calor e atrito

A área de superfície limitada leva ao acúmulo de calor. Mas materiais como ouro e prata oferecem excelentes propriedades térmicas e condutoras. E podemos melhorar a dissipação projetando seu design estrutural.

● Fabricação de precisão

A montagem de pequenos componentes exige precisão no nível do CNC e sistemas de inspeção robustos, aumentando os custos de produção, mas garantindo o desempenho.

● Robustez ambiental

Mini anéis de deslizamento geralmente enfrentam vibração, umidade ou poeira. O rating adequado de vedação e IP adequado garante a longevidade em aplicações automotivas e externas.

Drones

Montado em gimbals para transmitir sinais e energia para a estabilização da câmera.

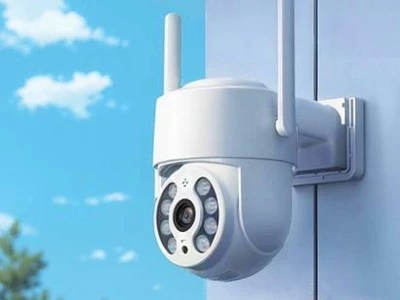

Câmeras de vigilância

Habilite a rotação de 360 ​​graus ao transmitir dados de vídeo.

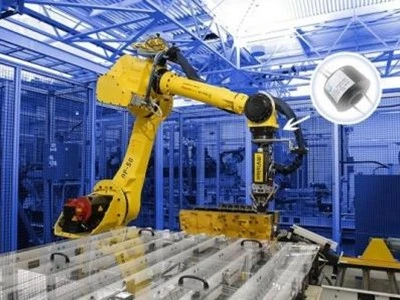

Robótica

Permita que as juntas robóticas girem livremente, mantendo os caminhos de sinal.

Scanners 3D

Os sistemas de laser de energia transmitem dados de varredura.

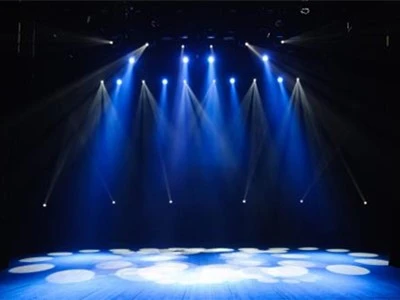

Luz do palco

Mantenha a rotação lisa da cabeça e o controle de cor/brilho.

Aviões de brinquedo

Controle as ações de táxi, decolagem ou pouso por meio de eletricidade e sinais de controle simples.

A escolha do anel de deslizamento em miniatura certa envolve mais do que apenas ajustá -lo ao seu design, mas também significa avaliar o aplicativo, o ambiente e o desempenho de trabalho em detalhes. Aqui está o que considerar:

1. Compatibilidade do tipo de sinal:Determine se você precisa transmitir energia, sinais analógicos, dados digitais, Ethernet ou vídeo de alta frequência. Alguns anéis de deslizamento são otimizados para ambientes de sinal misto, enquanto outros são mais adequados para dados de alta velocidade.
2. Classificações elétricas:Verifique a tensão e os requisitos atuais para cada canal. A sobrecarga de um anel de deslizamento além de sua classificação elétrica pode resultar em superaquecimento ou degradação do sinal.
3. Nível de proteção:Em ambientes empoeirados, úmidos ou ao ar livre, um anel de deslizamento com classificação IP (como IP65 ou acima) garantirá uma melhor durabilidade e resistência aos contaminantes ambientais.
4. Opções de personalização:Avalie a flexibilidade em termos de contagem de canais, comprimento do fio, materiais de moradia ou conectores. Os anéis de deslizamento personalizados podem ser adaptados para atender aos requisitos estruturais e funcionais específicos.
5. Conformidade e certificações:Procure certificações padrão do setor como ROHS, CE ou ISO. Isso implica a confiabilidade dos anéis de deslizamento em aplicações médicas, aeroespaciais ou de defesa.
6. Suporte técnico:Os verdadeiros fabricantes de anel de deslizamento oferecem consulta de design, prototipagem rápida e suporte pós-venda. Qualquer uma delas solucionamento ou ajustes pode ser resolvida rapidamente durante a integração.

Os anéis de deslizamento em miniatura são compactos com alta precisão na transmissão de sinal e energia. Eles são comuns em vários sistemas rotativos, como UAVs, robótica. Ao entender seus recursos, desafios e dicas de seleção, você pode tomar as decisões corretas de fornecimento para o seu projeto.

Como fabricante profissional de anel de deslizamento, esteja você trabalhando em um drone, dispositivo robótico ou um scanner médico, a equipe de engenharia da Bytune está aqui para ajudar. Nós fornecemossoluções de anel de deslizamento em miniatura personalizadacom prototipagem rápida e suporte técnico completo.Contate-nosHoje para uma consulta gratuita e demonstração de amostra!

Talvez você esteja interessado nesses anéis de micro deslizamento:

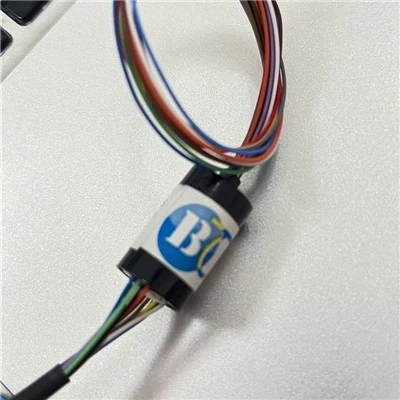

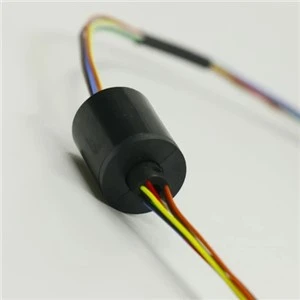

Miniatura através do anel de deslizamento do orifício

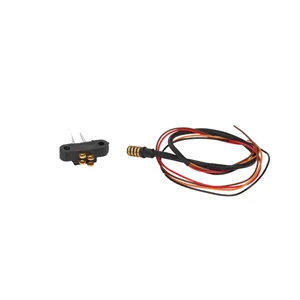

Anel de deslizamento separado em miniatura padrão
