O anel deslizante de alta velocidade através do furo funciona?
Os anéis coletores com furo passante de alta velocidade funcionam de maneira confiável quando projetados para aplicações específicas, com projetos modernos alcançando velocidades operacionais de 1.200 rpm a 20.000 rpm, dependendo da tecnologia de escovas, gerenciamento térmico e precisão do rolamento. O eixo oco central permite o roteamento de linhas hidráulicas, passagens pneumáticas ou eixos concêntricos, mantendo a transmissão elétrica contínua durante a rotação.

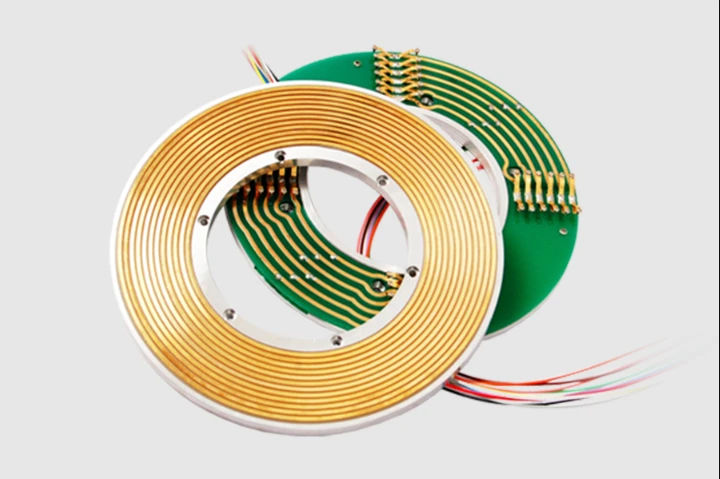

Capacidades de desempenho de anel deslizante de alta velocidade através do furo
Os anéis coletores com furo passante não estão limitados a aplicações de baixa-velocidade. Os modelos padrão normalmente suportam 300-1.200 rpm para máquinas industriais, como braços robóticos e mesas rotativas. Versões de alto desempenho que utilizam tecnologia de escova de fibra operam rotineiramente entre 2.000 e 5.600 rpm sem resfriamento externo em condições de laboratório.
O teto de velocidade depende de três restrições físicas. O atrito entre escovas e anéis gera calor proporcional à velocidade de rotação-dobrando a velocidade e quadruplicando aproximadamente a geração de calor. As forças centrífugas em altas rpm criam tensão mecânica nos rolamentos e nos componentes internos. A qualidade do sinal diminui à medida que o ruído elétrico aumenta com a vibração das escovas em velocidades extremas.
Projetos aeroespaciais especializados ampliam esses limites para 6.000{3}}10.000 rpm por meio de escovas monofilamentares de precisão feitas de ligas de ouro-paládio. Alguns projetos experimentais atingem 100.000 rpm usando contatos de metal líquido como mercúrio ou ligas de gálio (Galinstan) que eliminam totalmente o atrito sólido. Essas interfaces de metal líquido criam uma piscina condutiva rotativa em vez do contato físico da escova.
O desempenho-no mundo real mostra limites claros. Um fabricante informou que seus projetos de cápsulas passantes atingem no máximo 4.800 rpm, enquanto as versões{4}montadas no eixo atingem 5.600 rpm em testes. Outro fornecedor afirma que sua série GHS suporta até 12.000 rpm com refrigeração a ar integrada. Esses não são números teóricos-eles representam limites operacionais testados sob condições controladas.
A distinção é importante porque a operação sustentada difere do desempenho intermitente. Um anel coletor pode sobreviver a rajadas curtas em rpm mais altas, mas sofrer desgaste acelerado, distorção de sinal ou fuga térmica durante uso contínuo em alta-velocidade. Trabalhar consistentemente acima da velocidade nominal reduz drasticamente a vida útil e aumenta o ruído do sinal.
Tecnologia de pincel: a variável crítica
O material do pincel determina fundamentalmente a viabilidade-de alta velocidade. As escovas tradicionais de carbono ou grafite geram detritos de desgaste condutivo que criam curtos-circuitos, restringem a corrente operacional e produzem riscos de incêndio em casos extremos. As escovas de carvão funcionam de forma aceitável abaixo de 1.000 rpm, mas enfrentam problemas com o calor-induzido por fricção em velocidades mais altas.
A tecnologia de escova de fibra transformou o desempenho de alta-velocidade. Essas escovas contêm milhares de fibras metálicas finas e flexíveis-geralmente cobre, prata ou ouro-dispostas para manter vários pontos de contato simultaneamente com a superfície do anel. À medida que os pontos de contato individuais se desgastam, a corrente muda para fibras novas sem interrupção do sinal.
As vantagens são mensuráveis. As escovas de fibra demonstram resistência 75,6% menor que os equivalentes de carbono-cerca de 15-25 miliohms em comparação com os valores mais altos do carbono. A vida útil aumenta dramaticamente: uma escova de fibra com 1 polegada de material de desgaste em um anel banhado a ouro de 12 polegadas durou 1,24 bilhão de rotações em testes documentados. As escovas de carvão normalmente atingem de 50 a 300 milhões de rotações antes da substituição.
Escovas de fibra metálica também produzem detritos de desgaste não{0}condutivos insignificantes. As escovas de carvão liberam partículas de grafite que se acumulam dentro da carcaça, exigindo limpeza frequente para evitar sujeira e curtos-circuitos. Quem abriu equipamentos com escovas de carvão viu a poeira preta cobrindo tudo. As escovas de fibra eliminam essa carga de manutenção.
A qualidade do sinal melhora significativamente. A dureza do carbono causa trepidações e vibrações que injetam ruído elétrico nos sinais transmitidos. A natureza macia e compatível das fibras metálicas mantém uma pressão de contato consistente, proporcionando uma transmissão de dados mais limpa,-crítica para aplicações como aquisição de dados em alta-velocidade ou instrumentação de precisão, onde a integridade do sinal não pode ser comprometida.
Porém, as escovas de fibra custam mais inicialmente. A complexidade da fabricação e o conteúdo de metais preciosos aumentam o preço unitário em 30-50% em comparação com as opções de carbono. Este investimento inicial compensa através de uma vida útil prolongada e manutenção reduzida, mas as aplicações com orçamento limitado ainda utilizam carbono quando a velocidade o permite.
Realidades de gerenciamento térmico
O calor mata anéis coletores de alta-velocidade mais rapidamente do que o desgaste mecânico. Cada conexão elétrica gera aquecimento resistivo e a fricção entre a escova e o anel adiciona calor mecânico. A 5.000 rpm, um anel coletor mal gerenciado pode atingir temperaturas superiores a 80 graus -o limite operacional típico para projetos padrão.
A fuga térmica é o perigo real. À medida que a temperatura aumenta, a resistência elétrica aumenta, gerando mais calor em um ciclo-de auto-reforço. O resfriamento inadequado leva a falhas rápidas devido à gripagem do rolamento, quebra do isolamento ou degradação da superfície de contato.
Os materiais são extremamente importantes. O cobre oferece excelente condutividade térmica (401 W/m·K) para canalizar o calor para longe das zonas de contato. A prata oferece condutividade ainda melhor, mas custa mais. O revestimento de ouro nas superfícies de contato reduz o atrito e evita a oxidação que aumentaria a resistência e o calor. Algumas aplicações aeroespaciais utilizam revestimentos de diamante sintético para excepcional condutividade térmica combinada com alto isolamento elétrico.
Os recursos de design gerenciam o calor por meio de vários mecanismos. O maior espaçamento entre os componentes internos promove o fluxo de ar natural e o resfriamento por convecção. Os dissipadores de calor integrados na carcaça do estator absorvem e dissipam a energia térmica. Alguns modelos-de alta velocidade incorporam aletas ou canais de resfriamento que guiam o ar através do conjunto durante a rotação.
O resfriamento ativo torna-se necessário acima de certos limites. Sistemas de resfriamento de ar-como aqueles em unidades de 12.000 rpm-forçam o ar frio através do conjunto para evitar o aumento de temperatura que afetaria a estabilidade do sinal. Os sistemas de refrigeração líquida circulam o líquido refrigerante filtrado através de canais dedicados para aplicações extremas, como anéis coletores de bancada de testes de 100.000 rpm. Esses sistemas incluem monitoramento de fluxo, sensores de temperatura e bateria reserva para evitar danos térmicos durante interrupções de energia.
Um caso aeroespacial real ilustra o que está em jogo. Os engenheiros que projetaram um anel coletor de teste de satélite para 6.000 rpm incorporaram cobre para condutividade térmica, aumentaram o espaçamento dos componentes para fluxo de ar e-mecanismos integrados de resfriamento de ar. A montagem manteve temperaturas operacionais seguras e estendeu a vida útil-. O sucesso dependia de um projeto térmico holístico, e não de um único recurso.
Os operadores não podem ignorar os fatores ambientais. Alta umidade acima de 95% pode causar entrada de umidade em unidades-não vedadas, causando curtos-circuitos. Por outro lado, a umidade muito baixa afeta o desempenho da escova de carvão através da redução da lubrificação natural. Os modelos padrão geralmente possuem classificações de proteção IP50 ou IP51-adequadas para ambientes internos controlados, mas insuficientes para instalações externas ou condições adversas sem gabinetes adicionais.
Precisão do Rolamento e Estabilidade Mecânica
Os rolamentos representam um ponto de falha primário em altas velocidades. O eixo rotativo deve permanecer alinhado concentricamente dentro de micrômetros enquanto manuseia cargas axiais e radiais. O desalinhamento faz com que as escovas saltem ou percam contato, gerando ruído elétrico e acelerando o desgaste.
Os rolamentos de esferas padrão funcionam bem abaixo de 2.000 rpm. Velocidades mais altas exigem rolamentos de precisão com tolerâncias mais restritas, lubrificação especializada e materiais projetados para reduzir o atrito. Projetos de alta-velocidade geralmente usam rolamentos híbridos de cerâmica-esferas de cerâmica com pistas de aço-que geram menos calor e duram mais sob condições exigentes.
A lubrificação torna-se crítica, mas problemática. Os lubrificantes padrão quebram ou migram sob a força centrífuga, contaminando os contatos elétricos. Rolamentos-de alta velocidade exigem lubrificantes cuidadosamente selecionados que mantenham a viscosidade e a posição em temperaturas operacionais e velocidades de rotação. Alguns projetos usam rolamentos selados e lubrificados-para-vida útil para eliminar a manutenção e, ao mesmo tempo, evitar a contaminação.
As estratégias de vedação equilibram a proteção contra o atrito. A vedação agressiva evita a entrada de poeira e umidade, mas adiciona fricção que gera calor e limita a velocidade. As vedações em labirinto criam um caminho tortuoso para contaminantes usando geometria em vez de contato, reduzindo o atrito e mantendo a proteção. Os selos magnéticos usam campos magnéticos para criar uma barreira-eficaz, mas cara.
As práticas de instalação são tão importantes quanto a qualidade do projeto. A montagem rígida do rotor e do estator sem conformidade causa falha prematura. Os fabricantes recomendam universalmente acoplamentos flexíveis do tipo-tubulação de borracha, helicoidal ou de fole-tipo-para acomodar excentricidades de montagem. O acoplamento absorve pequenos desalinhamentos que, de outra forma, se traduziriam em vibração da escova e desgaste irregular.
Uma nota técnica menciona que os cabos do rotor podem funcionar como acoplamento flexível em velocidades de até 5 rpm-um detalhe interessante que mostra como as aplicações de baixa-velocidade diferem. Em velocidades mais altas, os acoplamentos dedicados tornam-se obrigatórios porque a flexibilidade do fio não consegue compensar as forças dinâmicas envolvidas.
O teste de vibração faz parte da garantia de qualidade para unidades de alta-velocidade. Os fabricantes testam de acordo com as especificações MIL-STD-810 ou padrões equivalentes para garantir que os componentes resistam às tensões operacionais. Fortes vibrações dos equipamentos adjacentes podem danificar rolamentos de parede fina dentro do anel coletor, deslocando conjuntos internos e causando problemas de rotação mesmo em unidades recém-instaladas.
Transmissão de Sinal e Ruído Elétrico
Manter a integridade do sinal em altas velocidades requer o tratamento de múltiplas fontes de ruído. O salto da escova cria contato intermitente que injeta picos transitórios nos sinais. A interferência eletromagnética (EMI) de equipamentos próximos ou da própria operação do anel coletor se acopla em circuitos sensíveis. Um aterramento deficiente cria loops de aterramento que se manifestam como ruído.
A blindagem torna-se essencial para sinais de dados. Unidades que transmitem protocolos digitais como Ethernet, USB, Profibus ou RS{3}}485 exigem cabos blindados para conexões do rotor e do estator. A blindagem deve estender-se continuamente através da interface rotativa – o que nem sempre é fácil de conseguir. Fios especiais com blindagem interna e externa atendem a aplicações particularmente exigentes.
A separação do circuito evita diafonia. Os circuitos de potência e de sinal não devem compartilhar anéis de contato sem isolamento cuidadoso. Linhas de energia-de alta corrente geram campos magnéticos que se acoplam a linhas de sinal adjacentes, corrompendo dados. Projetos de qualidade separam fisicamente os caminhos de energia e sinal ou fornecem barreiras eletromagnéticas entre eles.
A filtragem complementa a blindagem. Filtros LC passivos em linhas de sinal sensíveis atenuam ruídos de{1}alta frequência. Alguns aplicativos integram filtragem ativa ou usam protocolos de sinalização diferencial, como LVDS (Sinalização Diferencial de Baixa Tensão), que rejeitam inerentemente o ruído de modo-comum. Essas técnicas permitem uma transmissão de sinal limpa, mesmo em ambientes eletricamente agressivos.
As especificações de ruído elétrico informam o que esperar. Anéis coletores de escova de fibra-de alta qualidade atingem ruído elétrico abaixo de 10 miliohms, o que significa que a resistência de contato varia menos que esse valor durante a rotação. Os designs de escovas de carvão normalmente apresentam valores de ruído mais elevados. Para instrumentação de precisão ou aquisição de dados em alta{5}}velocidade, essa diferença afeta diretamente a precisão da medição e a confiabilidade do sistema.
O desempenho do isolamento evita falhas catastróficas. Os anéis coletores passam por testes de alta-tensão-geralmente 1.000 VCA a 50 Hz entre os circuitos-para verificar a integridade do isolamento. A resistência de isolamento acima de 1.000 megaohms a 500 VCC garante que os circuitos permaneçam isolados. Estas não são especificações acadêmicas; em ambientes-de alta umidade ou com contaminação acumulada, o mau isolamento leva a quebras, curtos-circuitos e queima de componentes.
Uma falha documentada de uma turbina eólica ilustra consequências reais. Uma unidade offshore foi desativada devido à corrosão do anel coletor que causou degradação do sinal e interrompeu a geração de energia. A corrosão resultou de fatores ambientais -névoa salina e umidade-que uma unidade especificada corretamente com vedação adequada teria resistido. A falha não foi na velocidade, mas na adequação das especificações dos componentes ao ambiente operacional.
Compensações-de projeto e restrições de engenharia para anéis coletores de passagem de alta velocidade
Através da arquitetura do furo impõe limitações mecânicas. O centro oco reduz o volume disponível para anéis de contato e escovas em comparação com projetos de eixo sólido. Isso restringe o número de circuitos, a capacidade de corrente por circuito e a capacidade geral de transmissão de energia.
A capacidade atual é escalonada com a área de contato. Um circuito de 2 A pode usar um único anel, enquanto um circuito de 20 A requer vários anéis ou superfícies de contato maiores para dissipar o calor sem exceder os limites de temperatura. A progressão é aproximadamente linear: 10 amperes precisam de um anel, 20 amperes precisam de dois anéis, 30 amperes precisam de três anéis. Os modelos de passagem normalmente atingem no máximo 10 amperes por circuito, embora projetos especializados suportem mais.
O diâmetro do furo afeta tudo. Furos menores (3-12,7 mm) permitem diâmetros externos compactos, mas limitam severamente a contagem de circuitos - geralmente apenas 2 a 12 circuitos. Furos médios (20-50 mm) acomodam 12-24 circuitos com capacidade de corrente razoável. Furos grandes (50-100+ mm) permitem dezenas de circuitos, mas aumentam o custo, o peso e a complexidade de montagem e alinhamento.
Você enfrenta um trilema fundamental: alta velocidade, alta contagem de circuitos e tamanho compacto-escolha dois. Precisa de alta velocidade e muitos circuitos? A unidade torna-se fisicamente grande. Quer desempenho compacto-de alta velocidade? A contagem do circuito cai. Requer muitos circuitos em um pacote pequeno? A capacidade de velocidade é prejudicada.
O custo está fortemente correlacionado com a personalização e o desempenho. Itens de catálogo padrão com diâmetros comuns, configurações de circuito padrão e classificações de velocidade moderada custam menos. Dimensões de diâmetro personalizadas, circuitos mistos de sinal/potência, conectores especializados ou classificações ambientais extremas aumentam os custos em 30-50% ou mais. A capacidade de alta velocidade agrega custos por meio de rolamentos de precisão, materiais de escova avançados e provisões de resfriamento.
Os prazos de entrega refletem os níveis de personalização. As unidades em estoque são enviadas imediatamente em 1 a 2 semanas. Pequenas modificações estendem a entrega para 3 a 15 dias. Projetos totalmente personalizados podem levar semanas ou meses, dependendo da complexidade e dos requisitos de teste.
Desempenho-específico do aplicativo
Diferentes indústrias exploram anéis coletores por razões distintas. As turbinas eólicas usam o furo central para o controle hidráulico do passo das pás, enquanto os contatos elétricos transmitem energia e dados do sensor da nacela. A capacidade de passar linhas hidráulicas de alta-pressão através do eixo rotativo enquanto mantém a conectividade elétrica torna os projetos de furo passante ideais para esta aplicação.
Sistemas de imagens médicas, como scanners de tomografia computadorizada, exigem anéis coletores para rotear cabos de monitoramento de pacientes ou linhas de resfriamento através do pórtico giratório enquanto alimentam-tubos de raios X e transmitem dados de imagem. Essas aplicações exigem ruído elétrico extremamente baixo-qualquer corrupção de sinal afeta diretamente a qualidade da imagem de diagnóstico.
Braços robóticos e equipamentos de automação industrial se beneficiam do design compacto e integrado. O furo passante acomoda-cabos de ferramentas efetoras finais, linhas pneumáticas para garras ou refrigerante para ferramentas, enquanto o anel coletor transmite energia, feedback do encoder e sinais de controle. Esta consolidação reduz o chicote de fios externo que, de outra forma, envolveria a junta.
Os aplicativos de bancada de testes ultrapassam os limites de desempenho. Bancadas de teste de motores girando a milhares de rpm precisam transmitir sinais de extensômetros, termopares e sensores de pressão de eixos rotativos para sistemas estacionários de aquisição de dados. Os anéis coletores padrão para essas aplicações suportam 744 contatos girando a até 100.000 rpm-muito além das capacidades típicas de furo passante, mas mostrando o que os projetos especializados alcançam.

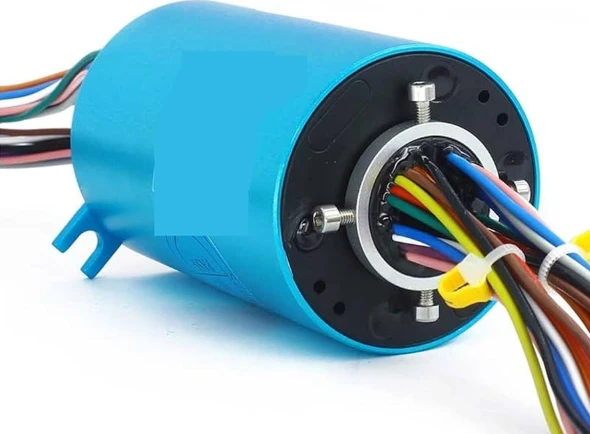

Máquinas-ferramentas, mesas rotativas e equipamentos de embalagem são usados através de anéis coletores para facilitar a instalação. A montagem direta em um eixo existente sem modificação simplifica a integração. Os parafusos de fixação fixam o conjunto, as abas anti{2}}rotação evitam giros indesejados e o sistema opera com o mínimo de componentes adicionais.
Cada aplicativo impõe restrições exclusivas. Um tomógrafo computadorizado médico pode priorizar a limpeza do sinal e as dimensões compactas em detrimento da capacidade de velocidade. Uma turbina eólica enfatiza durabilidade, vedação ambiental e capacidade atual. Uma bancada de testes exige máxima velocidade e integridade de dados, independentemente do custo. A implantação bem-sucedida requer a correspondência entre os recursos do anel coletor e as prioridades do aplicativo.
Limitações e modos de falha
Nem todo anel coletor com furo passante de alta velocidade funciona de forma confiável indefinidamente. Compreender os modos de falha comuns ajuda a evitar tempos de inatividade dispendiosos.
O desgaste das escovas é inevitável. Mesmo escovas de fibra de baixo{1}}desgaste eventualmente consomem seu material por meio do atrito. As especificações de vida útil-declaradas em milhões ou bilhões de revoluções-informam quando a substituição se torna necessária. Exceder a velocidade nominal acelera o desgaste exponencialmente.
O salto do fio ou do fio da escova ocorre quando a vibração ou choque faz com que os fios flexíveis da escova se movam para fora da posição, potencialmente criando curtos-circuitos. Isso afeta principalmente unidades que operam em ambientes de alta-vibração ou que sofrem choques mecânicos. A falha geralmente aparece de repente-a unidade funcionou bem ontem, hoje entra em curto e falha.
A falha do rolamento se manifesta como aumento de atrito, oscilação ou emperramento completo. Os rolamentos-de parede fina em projetos de furo passante são especialmente vulneráveis a danos causados por vibração ou impacto. Assim que o dano ao rolamento começa, ele se espalha-pequenas rugosidades causam vibração que acelera a degradação até que a rotação se torne impossível.
A quebra do isolamento devido ao tempo, contaminação ou umidade cria curtos-circuitos entre os anéis ou com o terra. Novas unidades testadas para 1.000 VCA podem quebrar após anos de operação se a umidade penetrar nas vedações ou se poeira e detritos criarem caminhos condutores. A umidade acima de 95% sem vedação adequada é particularmente problemática-um descuido comum ao especificar unidades para instalações externas.
A interferência de sinal que aparece repentinamente geralmente é causada pela degradação da blindagem ou por fontes externas de ruído. Se a operação inicial foi limpa, mas houve ruído posteriormente, verifique se há blindagem do cabo danificada, conexões soltas ou novos equipamentos gerando EMI nas proximidades.
Problemas térmicos se apresentam como operação intermitente-o anel coletor funciona quando está frio, mas falha após operar por algum tempo à medida que a temperatura interna aumenta. Isto indica um resfriamento inadequado para as condições reais de operação. A solução envolve adicionar refrigeração externa, reduzir a velocidade operacional ou atualizar para um design com melhor gerenciamento térmico.
Algumas falhas resultam de erros de especificação. Especificar uma unidade de 1.200 rpm para operação de 2.000 rpm garante problemas. Usar uma unidade com classificação IP51-padrão em um ambiente empoeirado ou úmido é um convite ao fracasso. A passagem de corrente máxima sustentada através de um circuito classificado para essa corrente, mas sem projeto térmico adequado, causa superaquecimento. Estes não são componentes defeituosos – são componentes mal aplicados.
Critérios de seleção e especificação
A escolha do anel coletor de alta velocidade certo começa com a documentação de suas necessidades reais. Seleção de unidade de cinco parâmetros:
Diâmetro do furo necessário:O que precisa passar pelo centro? Meça o diâmetro externo real de eixos, cabos ou linhas que devem passar pelo furo. Adicione folga-normalmente de 1-2 mm no mínimo para tolerância de instalação e para evitar atrito durante a rotação.
Velocidade de rotação:Qual é a velocidade máxima real de operação contínua? Declare isso claramente em RPM. Se a velocidade variar, forneça a velocidade operacional normal e a velocidade máxima de burst. Lembre-se de que a operação contínua em alta-velocidade exige um design diferente do uso intermitente em alta-velocidade.
Requisitos do circuito:Quantos circuitos você precisa? Qual corrente por circuito? Qual voltagem? Seja específico: "6 circuitos de 5 amperes cada mais 2 circuitos de 10 amperes mais 4 circuitos de sinal a 2 amperes" é claro. “Cerca de 12 circuitos” é vago. Os circuitos de sinal geralmente exigem blindagem-observe quais transmitem dados ou sinais-de baixo nível.
Condições ambientais:Onde o anel coletor irá operar? Ambiente interno controlado (temperatura, umidade, poeira), exposto ao ar livre ou ambiente hostil (névoa salina, produtos químicos, temperaturas extremas)? Isto determina a classificação de proteção necessária (classificação IP) e a seleção do material. A faixa de temperatura operacional é importante-as unidades padrão suportam de 0 a 80 graus, as versões especializadas vão para cima ou para baixo.
Método de montagem:Montado-em eixo ou em flange-? Qual é o diâmetro do eixo para montagem do eixo? Qual é o padrão de parafuso para montagem em flange? Existem restrições de espaço -diâmetro externo ou comprimento máximo? Conhecer as restrições de instalação evita solicitar um anel coletor tecnicamente correto que fisicamente não se encaixará.
As considerações secundárias incluem tipos de conectores (condutores voadores, conectores específicos como conectores D-sub ou circulares), comprimento do cabo necessário, capacidade de direção de rotação (a maioria suporta rotação bidirecional, mas verifique) e quaisquer requisitos especiais, como materiais de-qualidade alimentar, certificação à prova de explosão-ou especificações militares.
Ao consultar os fabricantes, forneça todas essas informações antecipadamente. Receba perguntas sobre seu aplicativo-fornecedores confiáveis desejam garantir que seus produtos atendam às suas necessidades. Seja cético em relação aos fornecedores que não fazem perguntas ou que afirmam que uma única unidade padrão cuida de tudo. A personalização é muitas vezes necessária e apropriada para um desempenho ideal.
As especificações de teste são importantes para aplicativos-de missão crítica. Pergunte sobre testes de qualificação-testes de vibração, ciclos de temperatura e testes de vida útil. Para aplicações-de alta confiabilidade (médica, aeroespacial, defesa), consulte sobre rastreabilidade de lote, documentação de qualidade e conformidade com padrões relevantes.
Custo versus desempenho requer uma avaliação honesta. Você precisa de capacidade de 10.000 rpm para uma aplicação que realmente opera a 500 rpm? A unidade cara de alta-velocidade não oferece nenhum benefício. Por outro lado, especificar uma unidade-quase adequada para economizar custos corre o risco de falha prematura e tempo de inatividade dispendioso. Combine a capacidade com os requisitos genuínos, com margem de segurança apropriada.
Melhores práticas de instalação e manutenção
Mesmo anéis coletores de{0}}alta qualidade falham rapidamente se forem instalados incorretamente. Várias práticas garantem uma operação confiável:
Use acoplamentos flexíveis-sempre. Este ponto não pode ser exagerado. O acoplamento compensa pequenos desalinhamentos entre o equipamento e o eixo do anel coletor. Os acoplamentos flexíveis podem ser de tubo de borracha, helicoidais, tipo fole-ou similares. Não acople rigidamente ambas as extremidades do anel coletor ao seu maquinário;-a tensão resultante causa falha prematura do rolamento e desgaste da escova.
Prenda o estator para evitar rotação. Os anéis coletores com furo passante possuem um rotor (que gira) e um estator (que deve permanecer estacionário). O estator normalmente tem uma aba anti{2}}rotação ou um flange de montagem. Evite qualquer movimento do estator usando um parafuso, pino-guia ou montagem adequada. Se o estator girar quando não deveria, todo o conjunto falhará.
Evite cargas axiais e radiais. Os anéis coletores não são projetados para suportar peso ou forças laterais. Apoie seu equipamento rotativo de forma independente para que o anel coletor experimente apenas movimento rotacional, e não cargas estruturais. Permitir que seu equipamento se apoie ou empurre o anel coletor causa danos e desalinhamento do rolamento.
Passe os cabos com cuidado. Os cabos do rotor e do estator devem ter folga suficiente e roteamento adequado para evitar restringir a rotação. Cabos que roçam nas superfícies desgastam-se através do isolamento e criam curtos. Os cabos que restringem a rotação impõem cargas laterais que danificam os rolamentos.
Proteja de contaminantes. Unidades com classificação IP51-padrão exigem proteção contra poeira e umidade. Para instalações externas, coloque o anel coletor em um invólucro à prova de intempéries. Para ambientes empoeirados, garanta vedação adequada ou atualize para unidades com classificação IP superior (IP65 ou IP67). A contaminação é o caminho mais rápido para a falha prematura.
Os requisitos de manutenção variam de acordo com o projeto. Os anéis coletores de escova de carbono precisam de inspeção e limpeza periódicas para remover detritos de desgaste condutivo. Os anéis coletores de escova de fibra são essencialmente isentos de manutenção-até que as escovas se desgastem até o ponto de substituição-que pode ser de bilhões de rotações. Verifique as especificações do fabricante para saber os intervalos de inspeção recomendados.
O monitoramento do desempenho elétrico detecta precocemente o desenvolvimento de problemas. Acompanhe o ruído elétrico e a resistência de contato ao longo do tempo. O aumento do ruído ou da resistência indica desgaste ou contaminação das escovas que requerem atenção. Muitas aplicações industriais incorporam sistemas de monitoramento que alertam os operadores sobre a degradação do desempenho do anel coletor antes que ocorra uma falha.
Para aplicações-de alta temperatura, monitore a temperatura operacional e inspecione vedações e lubrificantes de acordo com as programações do fabricante. A lubrificação que funciona em temperatura ambiente pode degradar-se rapidamente em temperaturas elevadas, exigindo lubrificantes especializados para altas-temperaturas e manutenção mais frequente.
Mantenha registros da data de instalação, horas de operação (ou rotações) e qualquer manutenção realizada. Esses dados ajudam a prever quando a substituição ou manutenção será necessária e auxiliam na solução de problemas caso surjam problemas.
Perguntas frequentes
Qual é a velocidade máxima para um anel coletor com furo passante?
Anéis coletores com furo passante padrão suportam 300-1.200 rpm. Versões de alta velocidade com tecnologia de escova de fibra atingem 2.000-5.600 rpm sem resfriamento. Projetos aeroespaciais especializados atingem 6.000 a 20.000 rpm com materiais e resfriamento avançados. Alguns projetos experimentais de metal líquido excedem 100.000 rpm. A velocidade alcançável depende muito da tecnologia da escova, do gerenciamento térmico e da precisão do rolamento.
Posso usar um anel coletor padrão acima de sua velocidade nominal?
Operar acima da velocidade nominal reduz significativamente a vida útil e aumenta o risco de falha. A geração de calor aumenta dramaticamente com a velocidade,-dobrando as RPM, aproximadamente quadruplica o calor. Você experimentará desgaste acelerado das escovas, aumento de ruído elétrico, falha potencial nos rolamentos e risco de fuga térmica. Curta-duração acima-da velocidade pode ser tolerável em emergências, mas a operação sustentada acima da classificação garante falha prematura.
Como posso saber se preciso de resfriamento para minha aplicação?
Verifique a classificação de velocidade do fabricante para o modelo que você está considerando. Se especificar "com resfriamento a ar" ou incluir provisões de resfriamento, você precisará de resfriamento na velocidade nominal. Geralmente, velocidades acima de 4.000-5.000 rpm requerem resfriamento ativo para operação sustentada. A geração de calor também depende da carga atual – alta corrente em alta velocidade sempre requer resfriamento. Se você estiver ultrapassando os limites de velocidade ou corrente, planeje sistemas de refrigeração.
O que causa ruído elétrico em anéis coletores?
Vários fatores contribuem: ressalto da escova devido à vibração ou imperfeição do rolamento, interferência eletromagnética do acoplamento de circuitos de energia em circuitos de sinal, aterramento deficiente criando loops de aterramento e escovas gastas ou contaminadas aumentando a variação da resistência de contato. As escovas de carbono geram inerentemente mais ruído do que as escovas de fibra. Para minimizar o ruído, use designs de escovas de fibra, implemente blindagem adequada, separe os circuitos de alimentação e sinal, garanta um bom aterramento e mantenha os componentes em boas condições.
Conclusão
Os anéis coletores com furo passante de alta velocidade proporcionam desempenho confiável quando adequadamente adaptados aos requisitos da aplicação. A moderna tecnologia de escovas de fibra, rolamentos de precisão e estratégias de gerenciamento térmico permitem velocidades desde taxas industriais padrão até especificações aeroespaciais extremas. O projeto do furo passante oferece valor prático ao consolidar conexões mecânicas e elétricas em sistemas rotativos.
O sucesso depende de especificações precisas e instalação adequada. Compreender seus requisitos reais de velocidade, condições ambientais e demandas elétricas orienta a seleção apropriada de componentes. Trabalhar com fornecedores experientes que fazem perguntas detalhadas sobre sua aplicação garante que você obtenha um anel coletor de passagem de alta velocidade otimizado para suas necessidades específicas, em vez de uma solução genérica que pode ter desempenho inferior ou falhar prematuramente.
