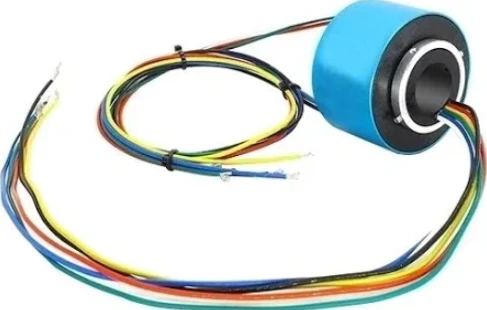

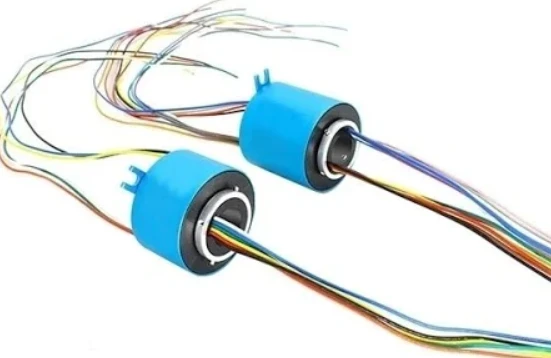

O anel deslizante de alta velocidade pode controlar a rotação?
Os anéis coletores de alta velocidade podem lidar com a rotação em velocidades que variam de 2.000 rpm a mais de 40.000 rpm, dependendo do design, dos materiais e dos mecanismos de resfriamento. Os modelos industriais padrão operam de forma confiável entre 1.000 e 2.500 rpm, enquanto unidades especializadas que usam tecnologia de metal líquido ou escova de fibra atingem velocidades de até 42.000 rpm em aplicações aeroespaciais e de teste exigentes.
Compreendendo os recursos de velocidade de rotação
A capacidade de rotação de um anel coletor depende de vários fatores de engenharia trabalhando juntos. A velocidade da superfície-calculada multiplicando o diâmetro do anel pela velocidade de rotação-determina o atrito de contato e a geração de calor mais do que apenas RPM. Um anel de-diâmetro pequeno girando a 10.000 rpm pode sofrer menos tensão superficial do que um anel de{7}diâmetro grande a 5.000 rpm.
A maioria dos anéis coletores usa sistemas de contato de escova-anel, onde escovas condutoras mantêm contato físico com anéis giratórios. Em velocidades mais altas, esse contato gera atrito, calor e desgaste mecânico. O desafio não é saber se os anéis coletores podem girar,-é saber se eles podem manter uma conectividade elétrica confiável enquanto giram em velocidades específicas sem falha prematura ou degradação do sinal.
O gerenciamento da temperatura torna-se crítico acima de 1.500 rpm. O atrito entre escovas e anéis converte energia cinética em energia térmica, elevando a temperatura interna. Sem a dissipação de calor adequada, os componentes podem atingir temperaturas superiores a 70 graus (160 graus F), causando desgaste acelerado, condutividade reduzida e possível falha dos componentes.
Faixas de classificação de velocidade
Os anéis coletores se enquadram em níveis de desempenho distintos com base em suas velocidades operacionais máximas.
Modelos de velocidade padrão (0-1.000 rpm)
Eles representam a maioria dos anéis coletores industriais usados em máquinas de embalagem, displays rotativos e equipamentos de automação. Os modelos padrão normalmente operam entre 250{4}}1.000 rpm com engenharia especial mínima. Eles usam escovas convencionais de cobre ou cobre-grafite e sistemas de rolamentos padrão. A vida útil esperada varia de 10 a 50 milhões de rotações, dependendo das condições de manutenção e operação.
Modelos de velocidade média (1.000-3.000 rpm)
Esta categoria abrange a maioria das aplicações de automação industrial e robótica. Esses anéis coletores incorporam sistemas de rolamentos aprimorados, melhores materiais de contato e recursos aprimorados de dissipação de calor. A tecnologia de escova de fibra começa a aparecer nesta linha, oferecendo menor atrito e maior vida útil em comparação com designs de escova tradicionais. As unidades classificadas para 1.500-2.500 rpm normalmente operam sem sistemas de resfriamento auxiliares.
Modelos de alta velocidade (3.000-10.000 rpm)
Projetado para aplicações exigentes, como equipamentos de teste, centrífugas e dispositivos de imagens médicas. Os anéis coletores de alta velocidade apresentam contatos de escova de fibra que fornecem vários pontos de contato por circuito, reduzindo drasticamente o ruído elétrico e prolongando a vida operacional. Os rolamentos de esferas de precisão substituem os rolamentos padrão, mantendo o alinhamento preciso em velocidades elevadas. Alguns modelos desta gama incorporam canais de refrigeração integrados ou refrigeração por ar forçado para gerir cargas térmicas.
Modelos de ultra{0}}velocidade (10.000 a 42.000 rpm)
Essas unidades especializadas atendem a testes aeroespaciais, instrumentação de turbinas de alta-velocidade e equipamentos experimentais. A tecnologia de metal líquido aparece no extremo desta faixa, eliminando totalmente o atrito de contato sólido. O metal líquido cria um caminho condutor que não sofre desgaste mecânico, permitindo velocidades de até 42.000 rpm. Os sistemas de refrigeração externos tornam-se obrigatórios-o ar forçado a uma pressão de 1,4 kg/cm² ou os sistemas de refrigeração líquida com bombas de circulação dedicadas mantêm temperaturas operacionais seguras.
Fatores Críticos de Projeto para Operação em Alta Velocidade
Vários elementos de engenharia determinam se um anel coletor pode lidar com altas velocidades de rotação.
Qualidade do sistema de rolamento
Os rolamentos suportam o eixo do rotor e mantêm o alinhamento preciso entre os componentes rotativos e estacionários. Os rolamentos industriais padrão atingem no máximo cerca de 4.000 rpm em operação contínua. Aplicações de alta velocidade exigem rolamentos de esferas de precisão com tolerâncias mais restritas e lubrificação especializada. Rolamentos híbridos de cerâmica-com esferas de cerâmica em pistas de aço-aceleram velocidades de até 20.000 rpm e geram menos calor do que todos-projetos de aço.
A falha do rolamento representa a causa mais comum de mau funcionamento do anel coletor em altas velocidades. Quando os rolamentos se degradam, o eixo do rotor desenvolve excentricidade-oscilação que causa pressão irregular das escovas, desgaste acelerado e picos de ruído elétrico. Os rolamentos de precisão classificados para faixas de velocidade específicas devem corresponder aos requisitos da aplicação.
Seleção de material de contato
A interface do anel-da escova determina o desempenho elétrico e as taxas de desgaste em altas velocidades. As escovas tradicionais de metal sólido-cobre, latão ou bronze-funcionam bem abaixo de 1.000 rpm, mas geram atrito e desgaste excessivos em velocidades mais altas. Velocidades de superfície acima de 250 pés por minuto (aproximadamente 1.500 rpm para diâmetros de anel típicos) causam atrito de contato de metal-com{11}}metal que degrada rapidamente as superfícies por escoriações ou gripagem.
Pincéis compostos de grafite-prata ampliam o envelope operacional. Esses materiais normalmente contêm 80% de prata, 15% de carbono (grafite) e 5% de dissulfeto de molibdênio. A prata fornece condutividade elétrica enquanto o dissulfeto de carbono e molibdênio atuam como lubrificantes sólidos. O vapor de água naturalmente presente no ar combina-se com estes materiais para formar uma película microscópica de lubrificação na superfície de contato. Isso permite a operação em velocidades superficiais de até 5.000 pés por minuto sem lubrificação externa.
A tecnologia de escova de fibra representa um avanço significativo para aplicações de alta velocidade. Em vez de blocos de metal sólido, as escovas de fibra usam feixes de fibras metálicas extremamente finas,-geralmente banhadas a ouro-para resistência à corrosão. Cada pacote contém centenas de pontos de contato individuais em vez de um contato sólido. Este contato distribuído reduz a pressão por ponto, minimiza o atrito e prolonga drasticamente a vida útil da escova. As escovas de fibra permitem operação de até 10.000 rpm sem equipamento de refrigeração, mantendo o ruído elétrico abaixo de 10 miliohms.
Anéis de metal precioso-cobre banhado a ouro-ou anéis de ouro maciço-combinam com escovas de fibra nas aplicações de mais alto desempenho. O ouro fornece condutividade e resistência à corrosão excepcionais, ao mesmo tempo que apresenta uma superfície lisa e consistente para contato com a escova. O custo do material aumenta significativamente, mas a combinação atinge o menor ruído elétrico e a maior vida útil em cenários de alta velocidade.
Requisitos de balanceamento dinâmico
O equilíbrio rotacional torna-se cada vez mais crítico à medida que a velocidade aumenta. Qualquer assimetria de massa no conjunto rotativo cria forças centrífugas que aumentam com o quadrado da velocidade de rotação. Um desequilíbrio insignificante a 1.000 rpm gera forças 100 vezes mais fortes a 10.000 rpm.
O balanceamento profissional deve ocorrer na velocidade máxima de operação do anel coletor ou próximo a ela. O balanceamento estático em um gabarito não{1}}rotativo se mostra insuficiente porque os componentes podem mudar de posição ou expandir-se diferencialmente sob rotação. O balanceamento dinâmico em velocidades operacionais identifica e corrige desequilíbrios que só se manifestam durante a rotação real.
Os anéis coletores de alta velocidade para aplicações aeroespaciais e de turbinas passam por balanceamento de vários-planos para minimizar a vibração em toda a faixa de velocidade. Mesmo após o balanceamento, os acoplamentos flexíveis entre o eixo do anel coletor e o equipamento acionado acomodam qualquer excentricidade remanescente, evitando cargas laterais que acelerariam o desgaste do rolamento.
Sistemas de gerenciamento térmico
Escalas de geração de calor com velocidade de rotação e carga de corrente. Um anel coletor que passa 10 amperes a 5.000 rpm gera substancialmente mais calor do que a mesma corrente a 500 rpm devido ao aumento dos ciclos de atrito por minuto. As temperaturas internas devem permanecer abaixo de 70 graus para modelos padrão ou até 180 graus para variantes-de alta temperatura.
O resfriamento passivo por convecção natural e radiação funciona adequadamente abaixo de 2.000 rpm em condições ambientais moderadas. Os materiais do anel e do invólucro com alta condutividade térmica-cobre e alumínio-ajudam a espalhar o calor uniformemente e aumentam a área de superfície para dissipação.
O resfriamento com ar forçado torna-se necessário entre 2.000 e 6.000 rpm para uma operação sustentada. O fluxo de ar direcionado através do alojamento do anel coletor remove o calor antes que os componentes internos atinjam temperaturas prejudiciais. Alguns projetos incorporam aletas de resfriamento no exterior do invólucro para aumentar a área de superfície e melhorar a transferência de calor por convecção.
Os sistemas de refrigeração líquida atendem às aplicações mais exigentes acima de 6.000 rpm ou quando operam em altas temperaturas ambientes. Canais de resfriamento integrados dentro do alojamento do anel coletor circulam o refrigerante-normalmente uma mistura de água-glicol-diretamente passando pelos componentes geradores de calor-. Carrinhos de resfriamento dedicados com bombas, trocadores de calor, medidores de vazão e monitores de temperatura mantêm condições térmicas ideais. Os sistemas profissionais incluem baterias de reserva que fornecem 30 minutos de resfriamento de emergência em caso de falha de energia no local, protegendo anéis coletores caros contra danos térmicos durante procedimentos de desligamento.
Requisitos de velocidade específicos-do aplicativo
Diferentes indústrias exigem capacidades específicas de velocidade de rotação com base em suas demandas operacionais.
Equipamento de imagem médica
Os scanners CT representam uma das aplicações comerciais mais exigentes para anéis coletores de alta velocidade. O pórtico que abriga a fonte-de raios X e os detectores deve girar continuamente em velocidades que variam de 200-300 rpm em sistemas mais antigos a 600 rpm ou mais em tomógrafos modernos-de alta velocidade. O anel coletor transmite continuamente energia para o tubo de raios X (muitas vezes excedendo 100 kW) enquanto transfere simultaneamente os sinais do detector de volta para o equipamento de processamento estacionário.
O ruído elétrico deve permanecer mínimo-normalmente abaixo de uma variação de 10 miliohms-para evitar artefatos nas imagens reconstruídas. A tecnologia de escova de fibra com anéis de metal precioso tornou-se padrão em aplicações de tomografia computadorizada, fornecendo a transmissão de sinal limpa necessária para imagens de qualidade diagnóstica. A vida útil esperada excede 50 milhões de rotações, equivalente a 5 a 7 anos de operação clínica contínua.
Testes e Instrumentação Aeroespacial
Os testes de motores de aeronaves exigem anéis coletores para extrair dados-em tempo real de sensores montados em pás e eixos giratórios de turbinas. As velocidades de teste geralmente chegam a 15.000-30.000 rpm, replicando as condições reais de voo. Essas aplicações exigem ruído elétrico ultra{7}}baixo para capturar com precisão sinais de nível de milivolts de extensômetros e termopares sem interferência da própria conexão elétrica.
Os testes de rotação de satélite levam a tecnologia de anéis coletores a limites extremos, às vezes exigindo operação a 6.000 rpm ou mais para simular condições de lançamento e implantação. Essas aplicações frequentemente empregam juntas rotativas de fibra óptica (FORJs) junto com anéis coletores elétricos-transmitindo opticamente dados-de alta largura de banda enquanto fornecem energia elétrica por meio de contatos convencionais. A abordagem híbrida alivia os requisitos de transmissão de dados mais exigentes, ao mesmo tempo que mantém as capacidades de fornecimento de energia.
Sistemas de turbinas eólicas
As nacelas das turbinas eólicas giram para enfrentar as direções predominantes do vento, exigindo anéis coletores para transmitir energia dos geradores e dados dos sistemas de controle. As velocidades de rotação permanecem relativamente modestas,-normalmente 1-20 rpm para sistemas de rotação de nacelas, mas as condições ambientais são extremamente desafiadoras. Variações de temperatura de -40 graus a +60 graus, umidade, exposição ao ar salgado e vibração contínua criam ambientes operacionais adversos.
Os anéis coletores de turbinas eólicas priorizam a durabilidade e a resistência às intempéries em detrimento da capacidade de velocidade máxima. Muitos incorporam vedação ambiental IP65 ou IP68 e operam com sucesso por 20+ anos com manutenção mínima. As capacidades atuais geralmente excedem 500 amperes para circuitos de transmissão de energia, muito mais do que os modelos de alta-velocidade normalmente suportam.
Braços Robóticos e Fabricação Automatizada
Robôs industriais com efetores finais de rotação contínua exigem anéis coletores para transmitir sinais de potência e controle, permitindo rotação ilimitada. As velocidades operacionais normalmente variam de 100{3}}500 rpm, moderadas em comparação com aplicações aeroespaciais, mas sustentadas por milhões de ciclos. A precisão e a repetibilidade são mais importantes do que a velocidade máxima - os robôs precisam de uma transmissão de sinal consistente para manter a precisão do posicionamento.
Os anéis coletores robóticos modernos geralmente incorporam tipos de sinais mistos: circuitos de energia de alta-corrente, sinais de controle de baixa-tensão, comunicação Ethernet e, às vezes, canais pneumáticos ou hidráulicos integrados em um único conjunto. O design do furo passante permite que cabos de ferramentas ou linhas pneumáticas passem pelo centro do anel coletor, simplificando a instalação e melhorando a estética.
Centrífugas de Laboratório
Centrifuga materiais separados com base na densidade girando amostras em altas velocidades. As centrífugas de laboratório normalmente operam entre 3.000-15.000 rpm, enquanto as ultracentrífugas podem atingir 100.000 rpm. Os anéis coletores em aplicações centrífugas transferem energia para motores internos e iluminação enquanto extraem dados do sensor durante a operação.
A combinação de alta velocidade e potencial exposição a produtos químicos cria condições exigentes. Os designs selados protegem os componentes internos contra vapores corrosivos, mantendo a conectividade elétrica. Os requisitos de vida útil variam drasticamente-centrífugas gerais de laboratório podem acumular 10.000 horas operacionais em 5{6}}7 anos, enquanto centrífugas industriais de fluxo contínuo operam 24 horas por dia, 7 dias por semana, exigindo designs de anéis coletores extremamente duráveis.
Fatores Limitantes de Velocidade e Modos de Falha
Compreender o que limita a velocidade rotacional máxima ajuda a prever possíveis mecanismos de falha e requisitos de manutenção.
Fricção e desgaste da escova
O contato físico entre escovas e anéis gera atrito inerentemente. Esse atrito cria dois problemas: calor e perda de material. À medida que a velocidade de rotação aumenta, o número de ciclos de fricção por minuto aumenta proporcionalmente. A 10.000 rpm, a escova desliza pela superfície do anel 10.000 vezes por minuto, acumulando desgaste rapidamente.
O material da escova sofre erosão gradualmente através deste processo de fricção. As escovas tradicionais de cobre-grafite podem durar 5-10 milhões de rotações em velocidades moderadas, mas apenas 1-2 milhões de rotações em altas velocidades. Detritos de desgaste – partículas microscópicas de metal e grafite – podem se acumular nas superfícies, podendo causar curtos-circuitos elétricos entre anéis adjacentes se não forem devidamente vedados ou ventilados.
O desgaste excessivo se manifesta como aumento do ruído elétrico (resistência de contato flutuante), redução da capacidade de corrente à medida que a seção transversal-da escova diminui e eventual falha completa quando as escovas se desgastam até seus suportes. Alguns projetos avançados incorporam sensores de desgaste que alertam os operadores antes que ocorra uma falha crítica.
Acumulação de calor
O aumento da temperatura limita a velocidade operacional em muitas aplicações. A equação do calor para anéis coletores envolve diversas fontes: aquecimento I²R do fluxo de corrente através de contatos resistivos, aquecimento por fricção devido ao deslizamento mecânico e aquecimento resistivo nos caminhos dos condutores. Em velocidades mais altas, o aquecimento por fricção normalmente domina.
Quando as temperaturas internas excedem os limites do projeto, vários problemas surgem em cascata. A resistência elétrica aumenta com a temperatura, forçando mais corrente através dos contatos das escovas para manter o fornecimento de energia, o que gera calor adicional em um circuito de feedback positivo. Os materiais das escovas podem amolecer ou degradar-se, acelerando o desgaste mecânico. Os materiais de isolamento podem quebrar, causando quebras de tensão ou curtos-circuitos.
O gerenciamento térmico não se trata apenas de picos de temperatura-o ciclo térmico também é importante. O aquecimento e o resfriamento repetidos causam expansão diferencial de materiais diferentes, potencialmente afrouxando conexões mecânicas ou criando rachaduras microscópicas. Aplicações com ciclos de partida{3}}parada frequentes enfrentam maior estresse do ciclo térmico do que operação contínua em velocidade constante.
Limitações de vida útil do rolamento
Os rolamentos que suportam o eixo rotativo têm vidas operacionais finitas, medidas em horas de rotação em velocidades nominais. Um rolamento classificado para 20.000 horas a 5.000 rpm pode sobreviver apenas 5.000 horas a 10.000 rpm devido ao aumento das cargas e velocidades do rolamento.
As falhas nos rolamentos geralmente se desenvolvem gradualmente. Os sintomas iniciais incluem aumento da vibração, ruído incomum (trituração ou clique) e ligeiros aumentos de temperatura. À medida que a deterioração progride, a oscilação do eixo aumenta, causando pressão irregular da escova e picos de ruído elétrico. Eventualmente, os rolamentos emperram completamente, parando a rotação e causando danos potencialmente catastróficos aos contatos elétricos.
A substituição preventiva baseada em horas operacionais ou rotações evita falhas inesperadas. Muitos anéis coletores industriais incluem programações de manutenção que recomendam a substituição dos rolamentos após intervalos específicos-por exemplo, a cada 10.000 horas de operação ou 50 milhões de rotações, o que ocorrer primeiro.
Vibração e Ressonância
Todo sistema mecânico possui frequências ressonantes naturais onde a vibração é amplificada dramaticamente. Os anéis coletores não são exceção. À medida que a velocidade de rotação aumenta, o sistema passa por várias frequências ressonantes. Operar em ou próximo a uma frequência ressonante causa vibração excessiva, desgaste acelerado e possíveis danos estruturais.
A velocidade crítica-a velocidade de rotação correspondente à frequência natural do sistema-deve ser identificada e evitada no projeto do anel coletor. Os conjuntos profissionais de anéis coletores passam por análise de vibração para identificar velocidades críticas e garantir que a faixa operacional esteja entre as ressonâncias. Em alguns casos, a velocidade operacional aumenta rapidamente através de frequências ressonantes durante a inicialização para minimizar o tempo gasto em zonas problemáticas.
Fontes externas de vibração-vibração de máquinas, atividade sísmica ou vibração de transporte-podem se acoplar aos conjuntos de anéis coletores, causando desgaste acelerado mesmo que o próprio anel coletor seja bem-projetado. A montagem-com isolamento de vibração torna-se importante nesses cenários.
Instalação adequada para desempenho de alta velocidade
As práticas corretas de instalação afetam significativamente se um anel coletor atinge seu desempenho de velocidade nominal de maneira confiável.
Requisitos de acoplamento flexível
Conexões rígidas entre o eixo do anel coletor e o equipamento acionado criam problemas de alinhamento que aceleram o desgaste. Tolerâncias de fabricação, expansão térmica e imperfeições na superfície de montagem criam pequenos desalinhamentos-geralmente menores que 0,1 mm, mas suficientes para gerar cargas laterais problemáticas em altas velocidades.
Acoplamentos flexíveis-Acoplamentos Lovejoy, acoplamentos elastoméricos ou acoplamentos de fole-acomodam desalinhamentos angulares e paralelos enquanto transmitem movimento rotacional. Eles funcionam como “perdão” mecânico, absorvendo pequenos erros de alinhamento que, de outra forma, causariam tensão nos rolamentos e contatos.
O acoplamento deve ser conectado à extremidade do eixo (rotor) do anel coletor, permitindo que o estator (corpo) seja restringido frouxamente com uma mola ou suporte anti{0}}rotação. Nunca fixe rigidamente ambas as extremidades de um conjunto de anel coletor;-uma extremidade deve ter conformidade para acomodar o desalinhamento inevitável.
Gerenciamento de fios
Os fios elétricos conectados ao estator (lado estacionário) requerem um gerenciamento cuidadoso. Os fios nunca devem servir como mecanismo anti{1}}rotação-usando fios para evitar que a rotação do corpo cause flexões repetidas que eventualmente quebram os fios do condutor, criando conexões intermitentes ou falhas completas.
O roteamento adequado dos fios proporciona folga suficiente para evitar tensão e, ao mesmo tempo, evitar o emaranhamento com componentes rotativos. Algumas instalações usam transportadores de cabos (correntes de arrasto) para organizar vários condutores, embora aplicações mais simples possam usar enrolamento em espiral ou abraçadeiras com laços de serviço adequados.
Os fios do rotor (lado giratório) enfrentam desafios mais severos. Eles experimentam força centrífuga contínua proporcional ao quadrado da velocidade de rotação. Em altas velocidades, o peso do fio puxado para fora pode causar tensão nas juntas de solda ou nas conexões, eventualmente quebrando as conexões. O alívio de tensão seguro no ponto de conexão do anel coletor e o roteamento que minimiza o raio de rotação ajudam a gerenciar essas forças.
Proteção Ambiental
Poeira, umidade e exposição a produtos químicos degradam o desempenho do anel coletor, independentemente da capacidade de velocidade. Mesmo pequenas quantidades de contaminação entre as superfícies da escova e do anel aumentam a resistência elétrica e aceleram o desgaste.
A instalação de anéis coletores em gabinetes à prova de intempéries protege contra danos ambientais em ambientes externos ou industriais. O gabinete deve fornecer ventilação para dissipação de calor sem permitir a entrada de contaminantes-um equilíbrio alcançado através de aberturas filtradas, vedações de labirinto ou sistemas de purga de pressão-positiva.
Para ambientes extremamente agressivos, os anéis coletores com classificações de vedação IP65 ou IP68 evitam a entrada de água e poeira. Esses projetos selados trocam alguma capacidade de velocidade máxima pela proteção ambiental, uma vez que as vedações criam atrito adicional, mas são essenciais em aplicações marítimas, de processamento de alimentos ou de plantas químicas.
Requisitos de manutenção por faixa de velocidade
Diferentes faixas de velocidade exigem diferentes abordagens e intervalos de manutenção.
Velocidade padrão (0-1.000 rpm)
A manutenção permanece relativamente simples. A inspeção visual a cada 6 a 12 meses verifica desgaste óbvio, acúmulo de detritos ou folga na conexão. A substituição da escova normalmente ocorre a cada 10-20 milhões de rotações ou quando o ruído elétrico aumenta visivelmente. A lubrificação ou substituição dos rolamentos segue as recomendações do fabricante, geralmente de 5 a 10 anos para projetos de rolamentos vedados.
Velocidade média (1.000-3.000 rpm)
Um monitoramento mais frequente torna-se importante. As inspeções trimestrais detectam o desgaste antes que ele progrida para a falha. Os testes de desempenho elétrico-que medem a resistência de contato em todos os circuitos-identificam contatos degradados antes que eles falhem completamente. Os intervalos de substituição das escovas são reduzidos para 5 a 10 milhões de rotações. A substituição dos rolamentos passa para intervalos de 3 a 5 anos ou 30.000 horas operacionais.
Alta velocidade (3.000-10.000 rpm)
A manutenção profissional torna-se essencial. Testes elétricos mensais monitoram a resistência de contato e os níveis de ruído, analisando dados de tendências para prever as necessidades de manutenção. As escovas de fibra normalmente duram mais do que as escovas tradicionais -geralmente 20-50 milhões de rotações, mas exigem uma instalação mais cuidadosa. O monitoramento da temperatura durante a operação detecta problemas térmicos antes que causem danos. A substituição do rolamento ocorre a cada 10.000-20.000 horas ou quando houver aumento de vibração.
Velocidade ultra-alta (10,000+ rpm)
Os sistemas de monitoramento contínuo rastreiam parâmetros críticos em{0}tempo real. Sensores de temperatura, sensores de vibração e monitores de desempenho elétrico fornecem feedback imediato. Qualquer parâmetro que exceda os limites normais aciona alertas para investigação imediata. Os intervalos de manutenção diminuem drasticamente-algumas aplicações exigem inspeção a cada 100{7}}500 horas operacionais. A manutenção do sistema de refrigeração-trocar filtros, verificar os níveis do líquido refrigerante, testar o desempenho da bomba se torna tão importante quanto a manutenção dos componentes do anel coletor.
Selecionando a classificação de velocidade correta
A escolha de um anel coletor com capacidade de velocidade apropriada requer a consideração de vários fatores além da RPM máxima.
Comece com a velocidade operacional real, não com velocidades de pico ocasionais. Um anel coletor que apresenta breves excursões até 3.000 rpm, mas normalmente opera a 1.500 rpm, deve ser selecionado para operação contínua de 1.500 rpm, não classificado em sua velocidade máxima. Os fabricantes classificam os anéis coletores para operação contínua em suas velocidades especificadas-velocidades intermitentes mais altas podem ser aceitáveis, mas exigem verificação com suporte de engenharia.
Considere o ciclo de trabalho. A operação contínua 24 horas por dia, 7 dias por semana, a 2.000 rpm, causa muito mais estresse do que a operação diária de 8-horas na mesma velocidade. Aplicações com ciclos de partida-paradas frequentes geram estresse de ciclo térmico. As revoluções totais durante a vida útil muitas vezes são mais importantes do que a velocidade pura - um anel coletor pode sobreviver a 50 milhões de revoluções totais, sejam elas acumuladas ao longo de dois anos de operação contínua ou dez anos de uso intermitente.
Fatores ambientais modificam as classificações de velocidade efetivas. As altas temperaturas ambientes reduzem a eficácia do resfriamento, exigindo a redução da velocidade máxima. Altitudes acima de 10.000 pés reduzem a densidade do ar e a eficácia do resfriamento. Ambientes extremos podem exigir a seleção de um anel coletor classificado significativamente acima da velocidade operacional básica para manter margens de desempenho adequadas.
Os requisitos de corrente e sinal interagem com as classificações de velocidade. Circuitos de alta corrente geram mais calor, reduzindo potencialmente a velocidade máxima alcançável. Sinais de alta-frequência ou requisitos de baixo-ruído podem exigir projetos de escovas de fibra, mesmo em velocidades moderadas, onde as escovas tradicionais poderiam tecnicamente operar.
Perguntas frequentes
O que acontece se você exceder a velocidade nominal máxima de um anel coletor?
Exceder a velocidade nominal causa vários problemas simultaneamente. A geração de calor aumenta além da capacidade de resfriamento do anel coletor, elevando as temperaturas internas. Isto acelera o desgaste das escovas, podendo amolecer os materiais e causar rápida deterioração. As cargas dos rolamentos aumentam, reduzindo drasticamente a vida útil dos rolamentos. A vibração geralmente aumenta, causando ruído elétrico e estresse mecânico. Em casos extremos, as forças centrífugas podem danificar componentes internos ou causar falha mecânica completa. Embora breves variações de velocidade ligeiramente acima da classificação possam não causar falha imediata, a operação sustentada acima da velocidade nominal reduz significativamente a vida útil e aumenta o risco de falha.
Os anéis coletores podem operar em velocidades variáveis?
A maioria dos anéis coletores lida com operação de velocidade variável sem problemas. As considerações de projeto se concentram na velocidade operacional máxima-o anel coletor deve ser classificado para a velocidade mais alta encontrada. A operação em velocidade variável pode, na verdade, prolongar a vida útil do componente em comparação com a operação contínua em velocidade máxima, uma vez que as taxas médias de desgaste diminuem. No entanto, aplicações com mudanças de velocidade muito frequentes enfrentam maior estresse do ciclo térmico à medida que os componentes aquecem e esfriam repetidamente. Além disso, a passagem por frequências ressonantes mecânicas durante mudanças de velocidade pode gerar picos de vibração transitórios, de modo que a aceleração e a desaceleração devem ocorrer idealmente de forma relativamente rápida através de zonas ressonantes.
Todos os anéis coletores de alta velocidade requerem sistemas de refrigeração?
Nem todos os anéis coletores de alta velocidade precisam de resfriamento ativo. Os designs de escovas de fibra com anéis de metal precioso geralmente operam até 10.000 rpm sem resfriamento forçado por meio de um gerenciamento térmico eficiente em seu design. A necessidade de resfriamento depende de três fatores: velocidade de rotação, corrente transportada e temperatura ambiente. A transmissão-de sinal de corrente baixa a 8.000 rpm pode não exigir resfriamento, enquanto a transmissão de potência-de corrente alta a 3.000 rpm pode exigir ar forçado. Anéis coletores de metal líquido em velocidades extremas (20,{13}} rpm) normalmente exigem sistemas de resfriamento de ar pressurizado ou de resfriamento líquido, independentemente dos níveis de corrente, devido às altas velocidades de superfície envolvidas.
Quanto tempo normalmente duram os anéis coletores de alta velocidade?
A vida útil varia drasticamente de acordo com o projeto e as condições operacionais. Os anéis coletores de velocidade padrão (abaixo de 1.000 rpm) geralmente atingem 50-100 milhões de rotações-equivalentes a 5-10 anos de operação industrial contínua. Unidades de alta velocidade com escovas de fibra podem fornecer de 20 a 50 milhões de rotações a 5.000 a 10.000 rpm, o que significa 2 a 5 anos de serviço contínuo. Aplicações de velocidade ultra-alta acima de 15.000 rpm podem apresentar apenas milhões de rotações antes da manutenção, embora os projetos de metal líquido eliminem totalmente o desgaste das escovas, podendo durar indefinidamente se mantidos adequadamente. O fator limitante geralmente é a vida útil do rolamento, e não o desgaste por contato em sistemas bem conservados.
