Por que usar Ethernet Slip Ring para transmissão de dados?
Os anéis coletores Ethernet transmitem dados em alta-velocidade por meio de interfaces rotativas usando anéis condutores especializados e escovas projetadas para manter uma impedância consistente de 100Ω. Eles resolvem o problema fundamental do fluxo contínuo de dados entre componentes estacionários e rotativos sem torção de cabos ou degradação de sinal.
O desafio de engenharia que esses dispositivos enfrentam é simples, mas crítico: os anéis coletores multi{0}}fios tradicionais enfrentam problemas com diafonia e integridade do sinal em velocidades de gigabit, enquanto os anéis coletores Ethernet usam arquitetura de par trançado-e correspondência de impedância precisa para preservar a qualidade dos dados durante a rotação.
O problema de integridade do sinal que os anéis coletores Ethernet resolvem
Quando os dados passam por uma conexão rotativa em velocidades de gigabit, as propriedades físicas dos condutores mudam drasticamente. Em frequências acima de 100 MHz, os fios se comportam menos como condutores simples e mais como antenas de rádio, onde o acoplamento eletromagnético entre condutores adjacentes cria diafonia que corrompe os pacotes de dados.
Os anéis coletores padrão enfrentam três restrições físicas. A geometria-em forma de anel limita as estratégias de mitigação de diafonia que funcionam em cabos retos. As variações de resistência de contato das escovas deslizantes introduzem ruído no caminho do sinal. Descontinuidades de impedância nas interfaces de fio-para{5}}anel e anel-para{7}}escova criam reflexões de sinal que degradam a integridade dos dados.
As variações de resistência de contato em anéis coletores de alto{0}}desempenho normalmente medem cerca de 20 mΩ, produzindo ruído abaixo de 0,2 mV-duas ordens de magnitude menor que o valor de ruído acoplado permitido definido nos padrões IEEE. O verdadeiro desafio de engenharia está no gerenciamento de parâmetros-dependentes de frequência em toda a interface rotativa.
Para Ethernet 1000Base-T, quatro pares de cabeamento balanceado transmitem dados a 250 Mbps por par usando a codificação PAM5, que transporta informações em incrementos de 0,5 V. Essas pequenas diferenças de tensão exigem controle preciso de impedância e diafonia mínima. Um anel coletor tradicional de 100 canais que tentasse a mesma taxa de transferência de dados exigiria condutores separados para cada sinal, criando um pesadelo de interferência eletromagnética onde cada condutor atua como transmissor e antena para sinais indesejados.
Consolidação de canais: a matemática da eficiência
A vantagem arquitetônica dos anéis coletores Ethernet torna-se clara através da redução do canal. Um projeto que requer 50 sensores pode operar usando um anel coletor de 4-8 canais de 100 Mbps ou 1 Gbps em vez de um anel coletor de canal 100+ tradicional. Essa consolidação decorre da arquitetura baseada em pacotes-da Ethernet, onde vários fluxos de dados compartilham o mesmo meio físico por meio de multiplexação por divisão de tempo.
Considere um sistema de monitoramento de turbina eólica. A transmissão de sinal analógico tradicional requer um par de condutores por sensor-25 pares para 25 sensores. Um sistema baseado em Ethernet digitaliza sinais no local do sensor e transmite todos os dados através de uma única conexão gigabit transportando 1.000 Mbps de largura de banda agregada. Mesmo com sobrecarga, isso fornece capacidade para centenas de canais de sensores através de quatro pares trançados.
As implicações físicas vão além do tamanho do conector. Menos condutores significam atrito rotacional reduzido, cargas de rolamento mais baixas e integração mecânica mais simples. Em aplicações onde o espaço restringe o projeto-juntas robóticas, gimbals de imagens médicas, sistemas de vigilância-essa vantagem de densidade geralmente determina a viabilidade.
O custo segue a contagem de canais. Cada condutor em um anel coletor requer usinagem de precisão para o anel, conjunto de escova e hardware de terminação. Os intervalos de manutenção estão correlacionados com a contagem de escovas, uma vez que cada ponto de contato acumula desgaste. Os anéis coletores com capacidade Ethernet obtêm economia de custos por meio de menos peças e redução da complexidade do projeto, ao mesmo tempo que misturam perfeitamente potência e sinal no mesmo conjunto.
Correspondência de Impedância e o Desafio 100Ω
O requisito da Ethernet de impedância característica de 100Ω em todo o caminho de transmissão cria o desafio central de engenharia para o projeto do anel coletor. O IEEE 802.3 requer quatro{3}}pares de cabeamento Classe-D com impedância nominal de 100Ω, e a arquitetura 1000Base-T depende dessa impedância consistente para manter a qualidade do sinal.
Incompatibilidades de impedância causam reflexões de sinal. Quando um sinal de 1-volt viajando através de um cabo de 100Ω encontra uma mudança repentina para 150Ω em um conector, aproximadamente 20% da energia do sinal é refletida para trás, criando sinais fantasmas que interferem nos dados subsequentes. As especificações de perda de retorno quantificam esse efeito - os anéis coletores alcançam valores de perda de retorno abaixo de -20 dB, o que significa que menos de 1% da energia do sinal é refletida.
Os fabricantes de anéis coletores abordam o controle de impedância por meio de técnicas de projeto de micro{0}faixas. Essas técnicas ajudam a minimizar a incompatibilidade de impedância entre a linha de transmissão e a interface da escova-anel. A geometria dos anéis condutores, o espaçamento entre os anéis e as propriedades dielétricas dos materiais isolantes influenciam a impedância característica.
A implementação prática requer precisão. A espessura do anel afeta a indutância. O espaçamento controla a capacitância. As próprias escovas devem manter uma pressão consistente-muito leve causa contato intermitente, muito forte acelera o desgaste. Os contatos-banhados a ouro resistem à oxidação que, de outra forma, criaria variações de impedância não linear à medida que as superfícies de contato se degradassem.
O teste valida o desempenho. Um método conecta o anel coletor a uma porção de cabo de 100 metros e testa o requisito total de 100 metros, alocando efetivamente um comprimento de cabo equivalente ao anel coletor. Um anel coletor com características de perda e diafonia equivalentes a 20 metros de cabo deixa 80 metros de “orçamento” para o cabeamento de instalação real.
Gerenciamento de crosstalk em geometria rotativa

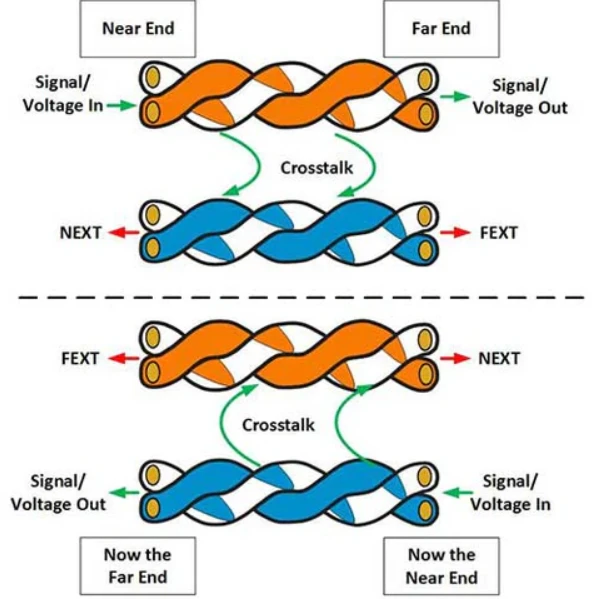

Crosstalk próximo- (NEXT) e crosstalk- distante (FEXT) representam os principais mecanismos de degradação de sinal na transmissão de dados de vários-pares. Esses parâmetros estabelecem a relação sinal-para{5}}ruído da linha de transmissão e, em última análise, determinam a taxa de erro de bit. Os anéis coletores Ethernet devem controlar ambos, mantendo a funcionalidade mecânica.
A física do crosstalk envolve acoplamento eletromagnético. A corrente que flui através de um condutor cria um campo magnético que induz tensão em condutores próximos. Em frequências gigabit, mesmo uma pequena proximidade física produz interferência significativa. Os cabos Ethernet padrão usam pares trançados especificamente para cancelar esse acoplamento-cada meia-torção inverte a polaridade dos campos induzidos, fazendo com que eles sejam cancelados com a distância.
Os anéis coletores não podem torcer seus condutores durante a rotação. Em vez disso, eles empregam diversas estratégias. O espaçamento entre anéis aumenta a separação física, reduzindo a resistência do acoplamento. A blindagem entre os anéis bloqueia os campos eletromagnéticos, embora isso acrescente complexidade mecânica e tamanho. Alguns projetos usam sinalização diferencial com impedâncias cuidadosamente combinadas em todos os quatro pares para permitir o cancelamento eletrônico no receptor.
A cláusula 40.7 da IEEE 802.3 limita o ruído "alienígena" permitido de cabos adjacentes a 40 mV pico-a-pico, medido na saída do filtro. Atender a esta especificação em um conjunto rotativo compacto onde oito condutores ocupam um pequeno espaço radial exige uma fabricação de precisão. As tolerâncias de posicionamento do anel normalmente são medidas em centésimos de milímetros.
Anéis coletores avançados implementam compensação ativa. A tecnologia de escova de fibra cria vários pontos de contato por circuito, calculando a média das variações de resistência. Os materiais de contato ouro-sobre{3}}ouro ou prata-sobre-prata minimizam a oxidação e o ruído de contato. Materiais isolantes-com temperatura estável evitam desvios de impedância em toda a faixa operacional.
Flexibilidade de Protocolo e Integração Industrial
Os anéis coletores compatíveis com Ethernet podem transmitir qualquer protocolo de comunicação comumente disponível, incluindo DeviceNet, EtherCAT, Ethernet Powerlink, PROFINET, CC{0}}Link, PROFIBUS, barramento CAN e outros padrões de rede industrial. Este agnosticismo de protocolo resolve um problema crítico de integração: o equipamento pode ser instalado globalmente, independentemente dos padrões de automação regionais.
A distinção é importante em ambientes industriais. Um fabricante de robótica que envia para clientes europeus pode enfrentar requisitos PROFINET, enquanto as instalações asiáticas usam CC{1}}Link. Em vez de manter um inventário separado de anéis coletores para cada protocolo, os conjuntos-compatíveis com Ethernet lidam com todos os protocolos digitais por meio da mesma interface física. A conversão de protocolo ocorre no nível da rede por meio de gateways industriais padrão.
Essa flexibilidade se estende à evolução do sistema. À medida que os padrões de automação avançam-de 100 Mbps para gigabit, de simples redes de sensores para controle de movimento-em tempo real-, o mesmo hardware de anel coletor continua funcionando. A camada física permanece compatível mesmo quando os protocolos-de nível superior mudam. Um anel coletor especificado para 1000Base-T suporta automaticamente 100Base-T e 10Base-T, fornecendo compatibilidade com versões anteriores e proteção-para o futuro.
Os protocolos de transmissão TCP versus UDP apresentam requisitos diferentes de anéis coletores. O TCP tem detecção de erros que retransmite pacotes perdidos, enquanto o UDP não tem correção de erros e requer configurações de anel coletor mais robustas usando escovas de fibra emparelhadas com anéis-banhados a ouro para garantir sinais-livres de erros durante toda a vida útil do produto. Aplicativos-em tempo real-de vigilância por vídeo, controle de movimento e feeds de sensores ao vivo-dependem do UDP, onde a perda de pacotes significa lacunas permanentes de dados.
Power over Ethernet (PoE) adiciona outra dimensão. Switches de rede e sistemas de aquisição de dados habilitados para PoE reduzem os requisitos de cabeamento e eliminam conexões de energia separadas. Para plataformas rotativas com espaço limitado e restrições de peso, a combinação de energia e dados através da mesma interface simplifica a instalação e reduz os pontos de falha.
Desempenho-real em ambientes exigentes
As demandas das aplicações variam dramaticamente. Os anéis coletores Ethernet em turbinas eólicas alcançam vida útil de até 20 anos com mais de 140 milhões de rotações. Esse requisito de durabilidade decorre da acessibilidade-a manutenção de um anel coletor em uma nacela de turbina a 100 metros acima do solo envolve custos e tempo de inatividade substanciais.
As condições operacionais testam a robustez do projeto. As turbinas eólicas experimentam variações de temperatura de -40 graus a +60 graus, umidade próxima de 100% e vibração dos componentes mecânicos do sistema de transmissão. Instalações offshore adicionam corrosão por névoa salina. O anel coletor deve manter as especificações elétricas em todas as condições enquanto o rotor ajusta continuamente o passo da pá para geração de energia ideal.
A velocidade rotacional afeta o desempenho de maneira diferente do que a intuição sugere. Velocidades mais altas geram atrito e calor, acelerando o desgaste dos contatos, enquanto os pontos de contato sofrem mais desgaste em velocidades mais altas, levando potencialmente a interrupções de sinal. No entanto, velocidades moderadas-250 rpm geralmente são ideais, proporcionando tempo de contato da escova suficiente por revolução e limitando as cargas dinâmicas.
Os robôs industriais apresentam um desafio contrastante: rotação intermitente com mudanças frequentes de direção. Em vez de desgaste contínuo, essas aplicações enfrentam vibrações nas escovas durante a aceleração e desaceleração. As restrições de embalagem compacta forçam raios de curvatura apertados nos cabos conectados ao anel coletor, criando pontos de tensão. Robôs multi{3}}eixos empilham vários anéis coletores, onde o calor dos conjuntos internos afeta o desempenho do anel externo.
As imagens médicas demonstram os recursos do anel coletor Ethernet no limite do desempenho. Os pórticos do tomógrafo computadorizado giram a 200+ rpm enquanto transmitem dados de imagem de alta-resolução dos conjuntos de detectores. A qualidade da varredura depende de perda zero de pacotes-um único quadro corrompido cria artefatos na imagem reconstruída. Os anéis coletores de fibra óptica atendem cada vez mais a essas aplicações, eliminando totalmente as preocupações com interferência eletromagnética e ao mesmo tempo suportando taxas de dados de vários{6}}gigabits.
A evolução da largura de banda e considerações futuras
Embora a Ethernet gigabit por meio de anéis coletores seja padrão atualmente, a transmissão de 10 GbE, 40 GbE ou velocidades mais altas apresenta desafios na manutenção da impedância característica e no controle de diafonia em geometrias em forma de anel. A física se torna cada vez mais exigente à medida que a frequência aumenta.-A Ethernet de 10 gigabits opera a 625 MHz, onde até mesmo variações em escala milimétrica na geometria do condutor criam descontinuidades de impedância.
A actual dinâmica do mercado reflecte esta barreira técnica. Embora a Ethernet gigabit seja padrão em computadores desde 2005, muitos usuários de anéis coletores industriais consideram o CANBus de 1 Mbps suficiente, e a Ethernet de 10-gigabits mal se expandiu além dos data centers. A demanda por interfaces rotativas multi{6}}gigabits existe principalmente em aplicações especializadas: sistemas de radar militares, instrumentos científicos, matrizes de vigilância por vídeo de alta definição.
As tecnologias sem contato oferecem um caminho a seguir. Os anéis coletores sem contato eliminam o contato físico entre componentes rotativos e estacionários por meio de acoplamento eletromagnético, óptico ou capacitivo, resultando em desgaste significativamente reduzido e maior vida útil operacional. Esses sistemas trocam a simplicidade mecânica pela complexidade eletrônica,-exigindo circuitos de condicionamento de sinal, sincronização e conversão de energia.
O mercado global de anéis coletores foi avaliado em US$ 1,39 bilhão em 2024 e deverá crescer para US$ 1,96 bilhão até 2034, com anéis coletores modernos transmitindo sinais Ethernet de alta-velocidade, dados de fibra-óptica e informações de diagnóstico para aplicações da Indústria 4.0. Os impulsionadores do crescimento incluem a adoção da automação, a expansão das energias renováveis e os sistemas aeroespaciais que exigem transmissão rotativa confiável de dados.
Os anéis coletores de fibra óptica contornam muitas limitações da Ethernet-baseada em cobre. Os sinais de luz em fibra óptica não sofrem interferência eletromagnética, suportam largura de banda de terabit-por{3}}segundo e não exigem correspondência de impedância. A interface mecânica ainda exige precisão-medidas de tolerâncias de alinhamento de fibra em micrômetros-mas a integridade do sinal permanece independente da velocidade de rotação ou ruído elétrico. O controle de inclinação de turbinas eólicas e o monitoramento offshore adotam cada vez mais fibra óptica por sua combinação de largura de banda e confiabilidade em condições adversas.
Considerações de integração e critérios de seleção
A especificação de um anel coletor Ethernet requer a correspondência de seis parâmetros com os requisitos da aplicação. A taxa de dados determina o design fundamental-100Base-T usa dois pares trançados, 1000Base-T requer todos os quatro pares. Muitos cabos Ethernet comerciais incluem quatro pares trançados, mas apenas dois transmitem dados em 10 ou 100Base-T, enquanto a Gigabit Ethernet requer todos os quatro pares.
A contagem de canais afeta o tamanho e o custo mecânico. Um único canal Ethernet gigabit precisa de oito condutores. Aplicativos que exigem redundância ou múltiplas redes-como redes separadas de controle e monitoramento-multiplicam esse requisito. A combinação de canais Ethernet com condutores de energia, sinais analógicos ou outros protocolos de comunicação cria conjuntos híbridos onde o isolamento elétrico e o gerenciamento térmico se tornam críticos.
As especificações ambientais definem o projeto mecânico. As classificações IP indicam proteção contra entrada de poeira e água-IP54 é adequado para ambientes internos, IP65 é adequado para instalações externas e IP68 permite submersão. A faixa de temperatura operacional afeta a seleção do material de contato e a expansão térmica do alojamento. As especificações de choque e vibração determinam a seleção do rolamento e os requisitos de montagem.

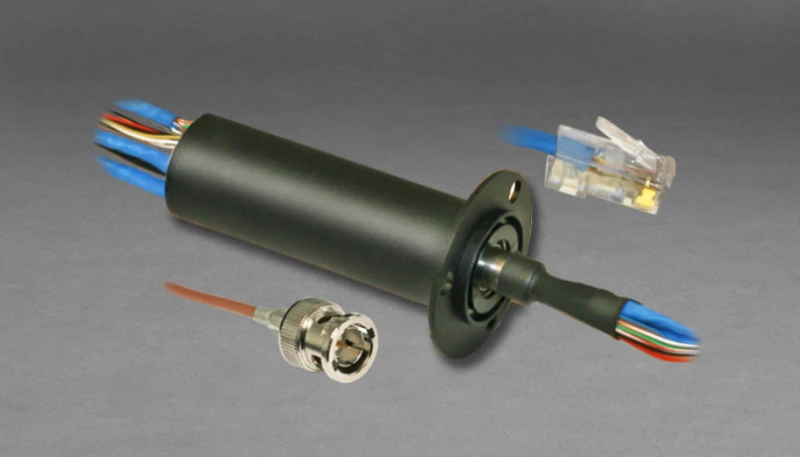

As opções de terminação de cabos afetam a instalação e a manutenção. Os conectores RJ45 fornecem conectividade Ethernet padrão, mas adicionam volume. Os conectores M12 oferecem conexões robustas comuns em automação industrial. Cabos pigtail-fios permanentemente conectados sem conectores-maximizam a flexibilidade, mas exigem uma instalação mais complexa.
A expectativa de vida rotacional equilibra-se em relação ao custo. Contatos de metais preciosos-ouro-em-ouro ou ligas de ouro-prata-prolongam a vida útil, mas aumentam os custos de material. Os designs de escovas de fibra que usam vários fios finos por ponto de contato distribuem o desgaste e ampliam os intervalos entre as manutenções. Com uma velocidade média de 5 rpm, um anel coletor com design de escova de arame múltiplo pode operar por pelo menos 20 anos sem substituição.
As especificações elétricas definem os limites de desempenho. A perda de inserção mede a atenuação do sinal através do anel coletor-valores mais baixos preservam a força do sinal. A perda de retorno quantifica a correspondência de impedância-maior perda de retorno (mais valores de dB negativos) indica melhor correspondência com menos reflexão. As RPM máximas limitam a velocidade de rotação antes que as forças centrífugas degradem o contato das escovas ou antes que as cargas dinâmicas excedam as classificações do rolamento.
Quando os anéis coletores Ethernet fazem mais sentido
Três perfis de aplicação favorecem os anéis coletores Ethernet em detrimento das alternativas. Cenários de alta densidade de sensores, onde dezenas de pontos de dados precisam de coleta, se beneficiam da consolidação de canais. Uma linha de embalagem com 40 sensores rotativos exigiria um anel coletor tradicional de 80 condutores em vez de um conjunto Ethernet de 8 condutores. A economia de custos aparece na redução de material, menor espaço de montagem e fiação simplificada.
Os requisitos de padronização de protocolo orientam a seleção em equipamentos{0}implantados globalmente. Os sistemas de fabricação enviados para vários continentes enfrentam diversos padrões de rede industrial. A Ethernet fornece uma camada física comum, independentemente dos protocolos-de nível superior. O anel coletor torna-se independente de protocolo, enquanto os módulos de interface de rede lidam com variações regionais.
As trajetórias de crescimento da largura de banda justificam a Ethernet em sistemas que esperam aumentos no volume de dados. Os sistemas de vigilância inicialmente implantados com câmeras de definição-padrão podem ser atualizados para imagens 4K ou multi{3}}espectrais, alterando as câmeras e os componentes eletrônicos da rede, mantendo o mesmo anel coletor. A interface física suporta expansão de largura de banda limitada apenas pelos recursos de cabeamento e endpoint.
Alternativas sem fio merecem consideração em aplicações com baixas taxas de dados, rotação intermitente ou preocupações com desgaste mecânico. Os sistemas de acoplamento indutivo transmitem dados e energia sem fio através de uma interface rotativa, eliminando totalmente os contatos físicos. As limitações incluem largura de banda normalmente menor (10-100 Mbps comum), maior consumo de energia para os componentes eletrônicos de acoplamento e potencial interferência eletromagnética com equipamentos sensíveis próximos.
Os anéis coletores de fibra óptica são adequados para aplicações que priorizam largura de banda máxima e imunidade eletromagnética completa. Sistemas de radar, vídeo-de alta velocidade e qualquer aplicação em ambientes com ruído elétrico se beneficiam da transmissão óptica. As compensações-incluem custos mais elevados de componentes, conexões de fibra mais frágeis e classificações de velocidade rotacional normalmente mais baixas em comparação com sistemas-baseados em cobre.
A escolha ideal equilibra os requisitos técnicos com as restrições práticas. Os anéis coletores Ethernet ocupam o meio-termo-com desempenho superior ao sem fio, mais robusto que a fibra ótica, mais compacto que os projetos tradicionais de-condutores múltiplos. Para transmissão rotativa de dados em automação industrial, energia renovável e na maioria das aplicações comerciais, eles representam a solução-com melhor custo-benefício.
Perguntas frequentes
Quais velocidades de dados os anéis coletores Ethernet podem transmitir de maneira confiável?
A maioria dos anéis coletores Ethernet industriais suporta transmissão 100Base-T (100 Mbps) e 1000Base-T (1 Gbps). As variantes de 1 Gbps fornecem largura de banda agregada de 1.000 Mbps em quatro pares trançados, com cada par transportando 250 Mbps. Velocidades mais altas, como 10 GbE, permanecem tecnicamente desafiadoras devido aos requisitos de controle de impedância em geometrias rotativas. A seleção de velocidade deve corresponder à infraestrutura de rede,-especificando a capacidade de gigabit para uma rede de 100 Mbps, desperdiçando custos, enquanto a subespecificação evita atualizações futuras.
Como os anéis coletores Ethernet evitam a perda de pacotes de dados durante a rotação?
A prevenção de perda de pacotes depende de três abordagens de engenharia: contatos de metais preciosos minimizam as variações de resistência durante o deslizamento, arranjos de condutores de par trançado dentro do anel coletor controlam diafonia entre pares e a correspondência precisa de impedância em todo o caminho do sinal evita reflexões. Os anéis coletores de{2}}alta qualidade atingem taxas de erro de bits abaixo de 10^-12, o que significa menos de um erro por trilhão de bits transmitidos. Aplicativos que usam protocolos UDP-que não podem retransmitir pacotes perdidos-exigem designs mais robustos com tecnologia de escova de fibra e anéis folheados a ouro para perda zero de pacotes durante a vida útil.
Um anel coletor Ethernet pode lidar com vários protocolos de comunicação?
Sim, os anéis coletores Ethernet funcionam como interfaces físicas-independentes de protocolo. O mesmo hardware transmite DeviceNet, EtherCAT, PROFINET, CC{2}}Link ou qualquer outro protocolo usando camadas físicas Ethernet padrão. Essa flexibilidade decorre da arquitetura em camadas da Ethernet-o anel coletor lida com a camada física (camada 1) enquanto os protocolos da camada-superior operam de forma independente. A conversão de protocolo acontece através de gateways de rede ou controladores lógicos programáveis, e não dentro do próprio anel coletor. Isto permite a implantação global de equipamentos sem modificações de hardware para padrões de rede regionais.
Que manutenção os anéis coletores Ethernet normalmente exigem?
Os intervalos de manutenção dependem do ciclo de trabalho e das condições ambientais. As instalações de turbinas eólicas demonstram que os anéis coletores Ethernet podem operar de forma confiável por 20 anos, com mais de 140 milhões de rotações em ambientes externos adversos. A manutenção preventiva envolve inspeção periódica do desgaste das escovas, limpeza das superfícies de contato e verificação das especificações elétricas usando testadores de cabos. Aplicações de rotação contínua com contatos de metais preciosos normalmente atingem milhões de rotações entre intervalos de manutenção. A rotação intermitente ou oscilante com mudanças frequentes de direção pode exigir inspeções mais frequentes devido aos efeitos de trepidação das escovas. Projetos sem contato eliminam totalmente o desgaste mecânico, mas ainda exigem verificação da qualidade do sinal e alinhamento do acoplamento.
A decisão de usar anéis coletores Ethernet para transmissão de dados depende, em última análise, se os requisitos técnicos do aplicativo estão alinhados com seus pontos fortes: canais de dados consolidados de alta-velocidade, flexibilidade de protocolo e confiabilidade comprovada em ambientes rotativos exigentes. Para sistemas que vão além dos simples sinais analógicos em direção à comunicação digital em rede, eles fornecem uma solução estabelecida, apoiada por décadas de implantação industrial e contínuo refinamento de engenharia.
